注文ページへ行く
発送はレターパックライト又はレターパックプラスとなります。厚さ３cm以上品はレターパックプラス発送となります。
レターパックプラス発送希望の方は注文時に指定下さい。
・EM-ATT 2021/01～ R-2Rリレー切替方式 0から-63.5dBボリュームコントロール。 赤外線リモコン対応、5入力セレクター、ＯＬＥＤディスプレイ搭載。 テレビ用のリモコンで入力切替、ボリュームUP/DOWN、ミュートON/OFF操作可能。 回路図 部品表１ 部品表２ ＡＴＴ部品表 参考結線図 制作案内 組立参考  基板のみ送付品  基板+CPU送付品 ・EM-ATT 基板のみ 価格 3,500円 基板のみです。CPUは、ご自身でハンダ付けしてプログラムを書き込む必用があります。 AVRマイコンを使用しています。プログラム（ＨＥＸファイル）はメール添付で送付します。 プログラム書込み方法等指導出来ません。AVR経験がある、WEB等で情報集め挑戦する方向けです。 ・EM-ATT 基板+ＣＰＵ 価格 6,000円 基板とプログラム書込み済CPUサブ基板です。 以下オプション ・RCAコネクター１２個 終了  昔に国産品と言う事で購入した品です。 赤６個、白６個の合計１２個、INSEL基板用です。 基板穴9.5ｍｍです。適合品なら他でも使用可能です。 在庫少ない為、上記１注文に対し１セットのみ受付可能。 本品は、レターパックライト発送可能です。 注文メール件名には、「EM-ATT 部品セット配布希望」と記載願います。 配布条件
本機には、システム制御用にマイコンが搭載されています。
自作プログラムであり配布品にバグが有る可能性もあります。
配布開始後にプログラムバグが見つかった場合、修正プログラムはＨＰ上にアップします。
修正プログラムのＣＰＵへの書込みは、購入者の方がご自身で実施願います。
ＡＶＲマイコンを使用しています。
当方で修正CPUは直接提供しません。
往復送料負担いただき基板送付頂けたら当方で書込み返送可能です。 |
・EM-DEGAUSS 2022/04～  MCカートリッジ、MCトランス消磁器。 帯磁した、MC/MMカートリッジ、MCトランス用消磁器です。 市販品もあります。原理的には交流信号を徐々に小さくして行き磁性材を消磁します。 詳しい原理などは、「カートリッジ消磁」と検索すれば出てきます。 FIDELIX DEGAUSSのページに詳しい解説があります。 使い方も他の市販品と同じです。 市販品の紹介ページを見ていただくのが良いですが、 １、OUTをMCトランスの入力端子、レコートプレーヤーの出力端子に接続。 ２、ボリュームを最小にする。 ３，電源ON ４，ボリュームを最大にする。 ５、10秒ほどかけてゆっくりボリュームを最小方向に廻す。 です。 回路図など詳細情報は購入者限定で公開します。 公開部品表 公開実装図 完全な回路図、部品表は、下記「制作案内」ページで基板裏に記載しているパスワードを入力すると確認可能です。 ポップアップブロック設定されている場合、正常時表示されません。 必ず、プラウザ及びウイルスソフトでポップアップブロックを解除してから実施して下さい。 制作案内 組立参考  基板のみ送付品  基板+部品セット  基板+部品セット+ケースセット・EM-DEGAUSS 基板のみ 価格 2,000円 基板のみです。 レターパックライト発送 ・EM-DEGAUSS 基板 + 部品セット 価格 4,000円 基板と主要実装部品です。 詳細は公開部品表参照の事。 レターパックライト発送 ・EM-DEGAUSS 基板 + 部品セット + ケースセット 価格 11,500円 基板と主要実装部品及び穴開加工済ケースです。 詳細は公開部品表参照の事。 レターパックプラス発送 ・特別配布、ケース配布前に基板、基板+部品セットを購入いただいた方向けにケース関連のみ配布です。 ケース関連 8,200円 既に購入済品の購入日を記載の上申し込み下さい。 レターパックプラス発送 本機は手持ちMCトランス、MCカートリッジで動作確認していますが、 全ての製品での保証はしておりません。 本品使用での問題発生しても一切損害責任は負いません。 全てご自身の責任で使用してください。 注文メール件名には、「EM-DEGAUSS 部品セット配布希望」と記載願います。 |

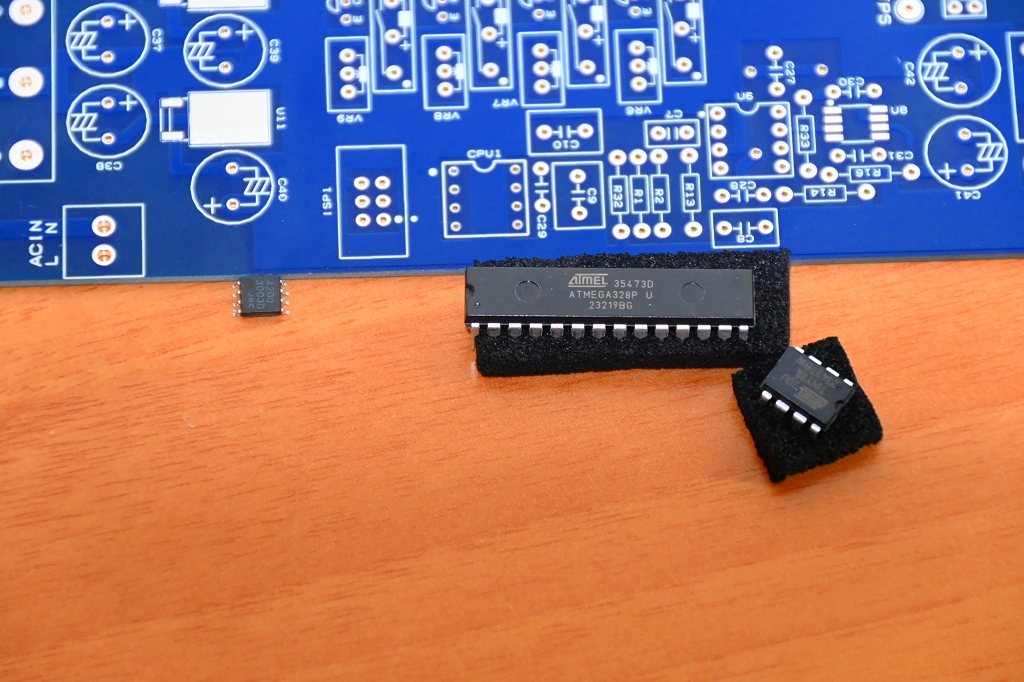

・EM-GM TESTER 2024/09～ 真空管のGMを測定する基板です。 この基板のみでは、真空管GMを測定できません。 別途、各電源を用意する必要があります。 基板組立て後の調整には、1KHｚの真の実効値（True RMS)が測定可能なデジタルマルチメーターが必要です。 真の実効値（True RMS)と記載している品でも安価品は１KHｚが測定出来ない品です。 私が確認した限りですが、定価で２万以下はほぼ使用出来ない品でした。 調整を行う為には、4.5桁以上で1KHｚの真の実効値（True RMS)が測定できるデジタルマルチメーターを用意下さい。 基板の機能は、 ・内臓１KHｚ信号発振機信号（AC）と外部電源バイアス電圧（DC）を合成しグリッド電圧を生成。 ・真空管プレート信号（DC+AC）から交流信号電流（AC）を抽出。 ・既知のグリット信号電圧（AC）とプレート電流（AC）からGMを計算して表示です。 ブロック図 オークションで真空管試験機が販売されていますが、GM測定品は高額であり 精度や故障時の対応など新規に購入する気になれませんでした。 思い切って作って見る事にしました。 色々試行錯誤しましたが・・・ 回路図など詳細情報は購入者限定で公開します。 公開部品表 公開回路図 取扱説明書 調整説明書 完全な回路図、部品表は、下記「制作案内」ページで基板裏に記載しているパスワードを入力すると確認可能です。 ポップアップブロック設定されている場合、正常時表示されません。 必ず、プラウザ及びウイルスソフトでポップアップブロックを解除してから実施して下さい。 完成参考写真制作案内 ・EM-GM TESTER 基板+CPU 価格 7,000円  基板＋CPU送付品レターパックライト発送 ・EM-GM TESTER 基板 + 部品セット 価格23,000円 残少    基板＋部品セット送付品一つの袋に色々な部品を混在して入れています。部品足曲がりなどあれば修正して使用してください。 レターパックプラス発送 ・EM-GM TESTER 組立調整済品 33，000円 注文後組立て納期２-３週間    組立て品の精度、送付内容など専用ページに記載しています。 基本、受注生産です。写真と違う部品が実装される場合があります。 EL34/6SL7で動作確認していますが、全ての製品での保証はしておりません。 本品使用での問題発生しても一切損害責任は負いません。 全てご自身の責任で使用してください。 本品にはCPUを２つ搭載しています。 万一バグ等が見つかった場合、HP上で告知し、修正プログラムを配布します。 ご自身でCPU（AVRマイコン）へプログラム書込みを行ってください。 又は有償でプログラム書込み済部品を配布いたします。 注文メール件名には、「EM-GM TESTER 部品セット配布希望」と記載願います。 |
