回路図
部品実装図
参考結線図

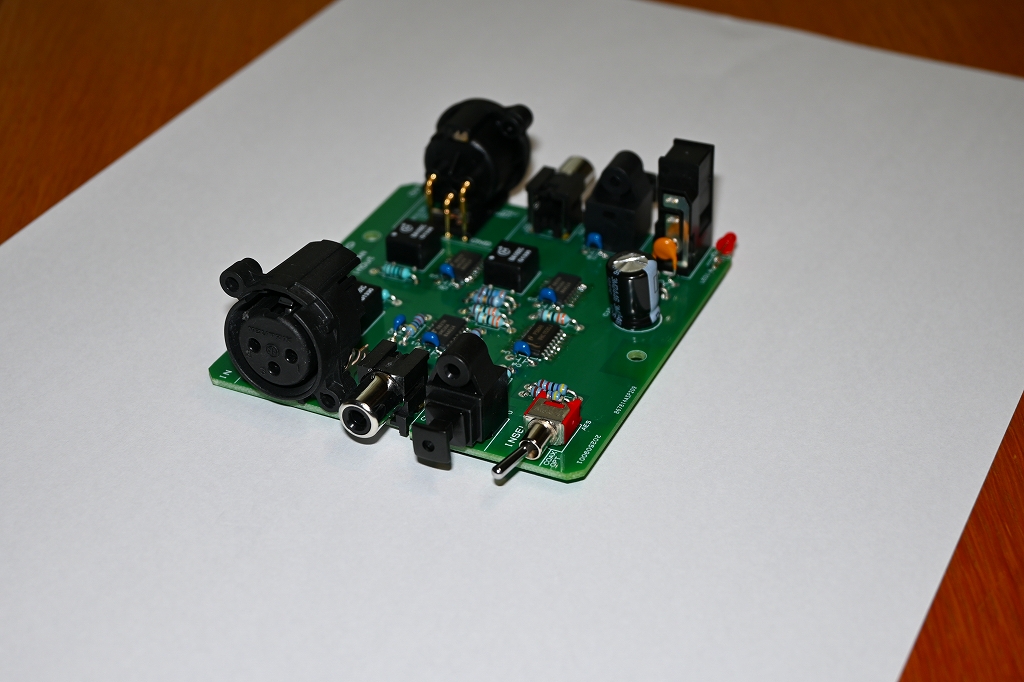

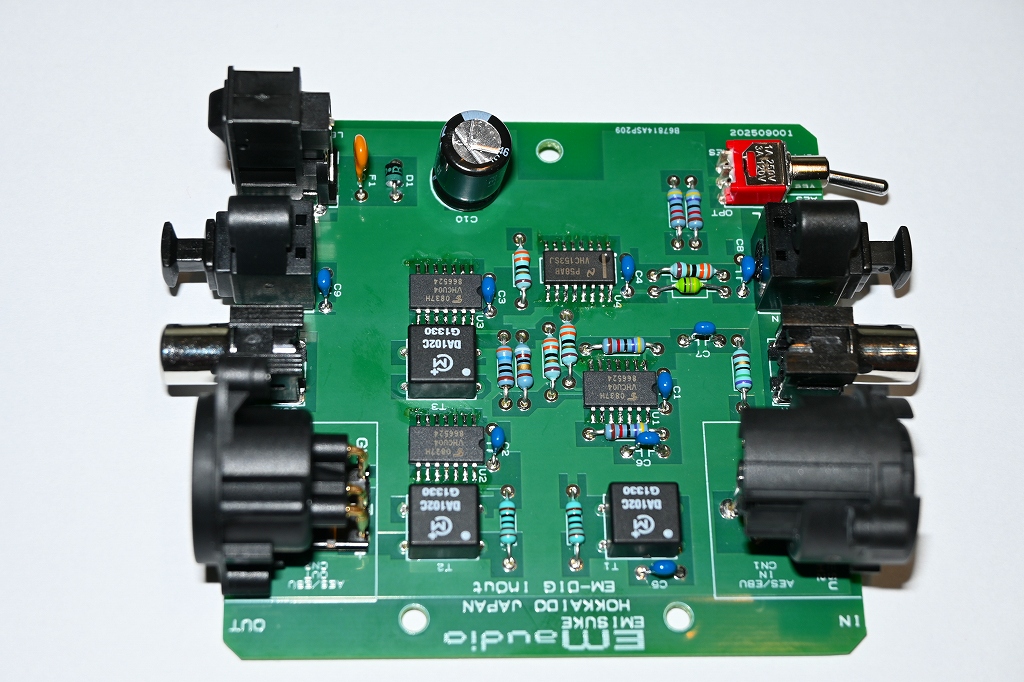

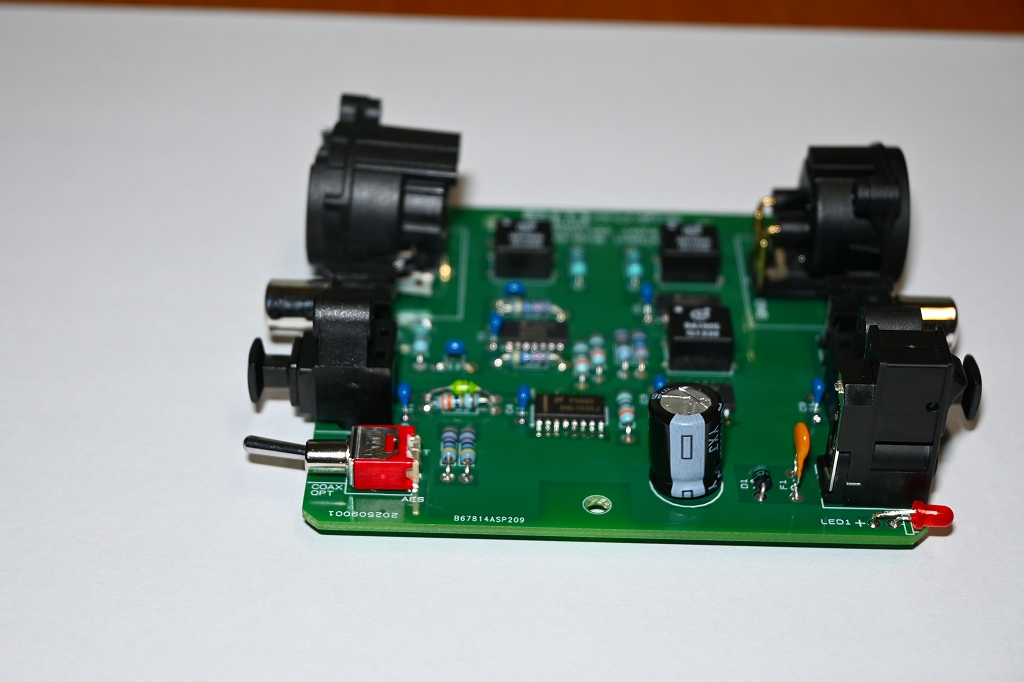

デジタルオーディオ信号の入出力基板です。
デジタルオーデイオの一般的な入出力コネクターは、OPT（光）、COAX（同軸）、AES/EBU（バランス）です。
OPT⇔COAX変換機は、安価でアマゾンあたりで変えますが、AES/EBU対応品は高価です。
本機は、OPT、COAX、AES/EBUの３入力の内１つを選択し、OPT、COAX、AES/EBUの３つ同時に出力する品です。
COAX、AES/EBUには、パルストランスを使用した、高級設計にしています。
当方は自作DACへ接続して動作確認していますが、全ての製品での保証はしておりません。
本品使用での問題発生しても一切損害賠償責任は負いません。
全てご自身の責任で使用してください。
初心者を対象に組立順序を記載しております。ベテランはお好きに！
組立
部品表と基板実装図を見て組立てしてください。
最初にSOICの表面実装ICを取付ます。
1.27mmピッチです。
背の低い部品より取り付けしていきます。
電解コンデンサー、ダイオード等は極性に注意して実装します。
LEDは、足が長い方が＋側です。
AES/EBU入力 → 出力波形

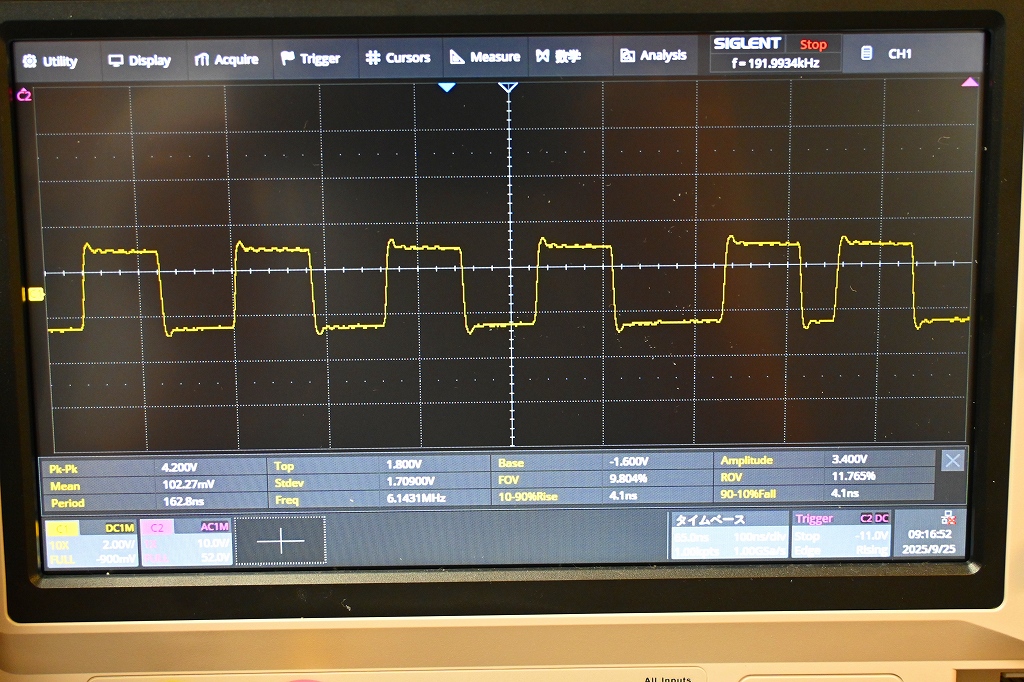

AES/EBU 192K出力波形

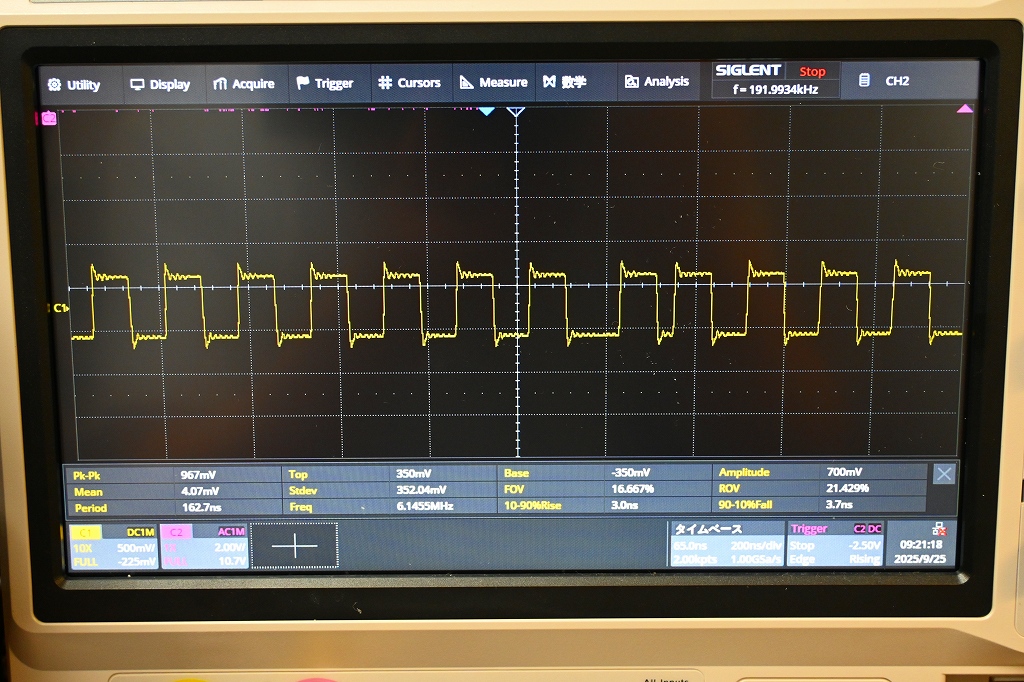

COAX 192K出力波形
