本品は基板に９０％以上の部品が取付済です。
回路図は公開しておりません。
万一動作不良があれば、その都度動作確認手順をお知らせいたします。
概要説明
10MHzクロック及びワードクロック入力よりシステムクロックを生成する基板です。
１０ＭＨｚ入力から 22.5792MHz 又は 24.576MHzを生成します。
ワード入力周波数の128又は256倍のクロックを生成します。
１０Ｍ及びワード両入力が無い場合、基板実装のオシレーターが出力となります。
仕様
ワードクロック入力 3.3Vp-p〜5Vp-p （75Ω終端時）
１０ＭＨｚクロック入力 0.5Vp-p〜4Vp-p （50Ω終端時）
電源入力 DC5V〜DC10V
入出力
| 10MHzクロック入力 | ワードクロック入力 | 出力使用クロック |
| 無し | 無し | 実装OSC LED消灯 |
| 無し | 有り | WORD (WORD LED点灯) |
| 有り | 無し | 10MHz (10MHz LED点灯) |
| 有り | 有り | 10MHz (10MHz LED点灯) |
添付部品は、部品表を確認願います。
・組立
ＯＳＣ実装

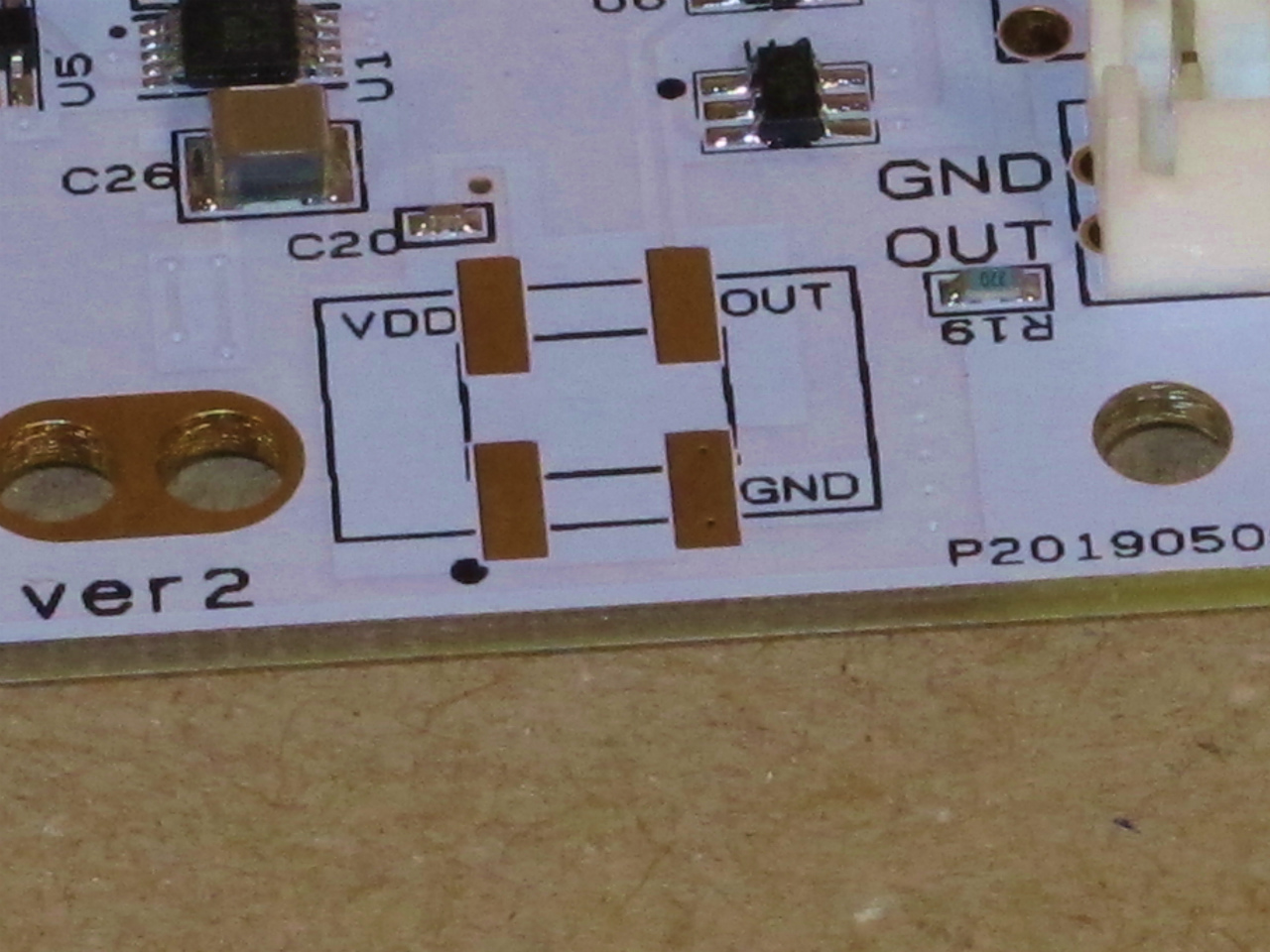

入力なし時用のオシレーターを実装します。
実装可能ＯＳＣ
電源電圧 3.3Ｖ
出力 ＣＭＯＳ/ＬＶＣＭＯＳ
サイズ 5.08x7.62mm (5x7.5mm) 又は 9.14x14.2mm
例 CCHD-575
CCHD-957 など
クロック未入力でのクロックはＯＳＣ出力が出力されます。
クロック精度はＯＳＣ精度となります。
基板クロック出力は、
外部クロック入力なしで基板実装ＯＳＣ
外部クロック入力ありで外部クロック入力より生成したクロック
が自動切替で出力されます。

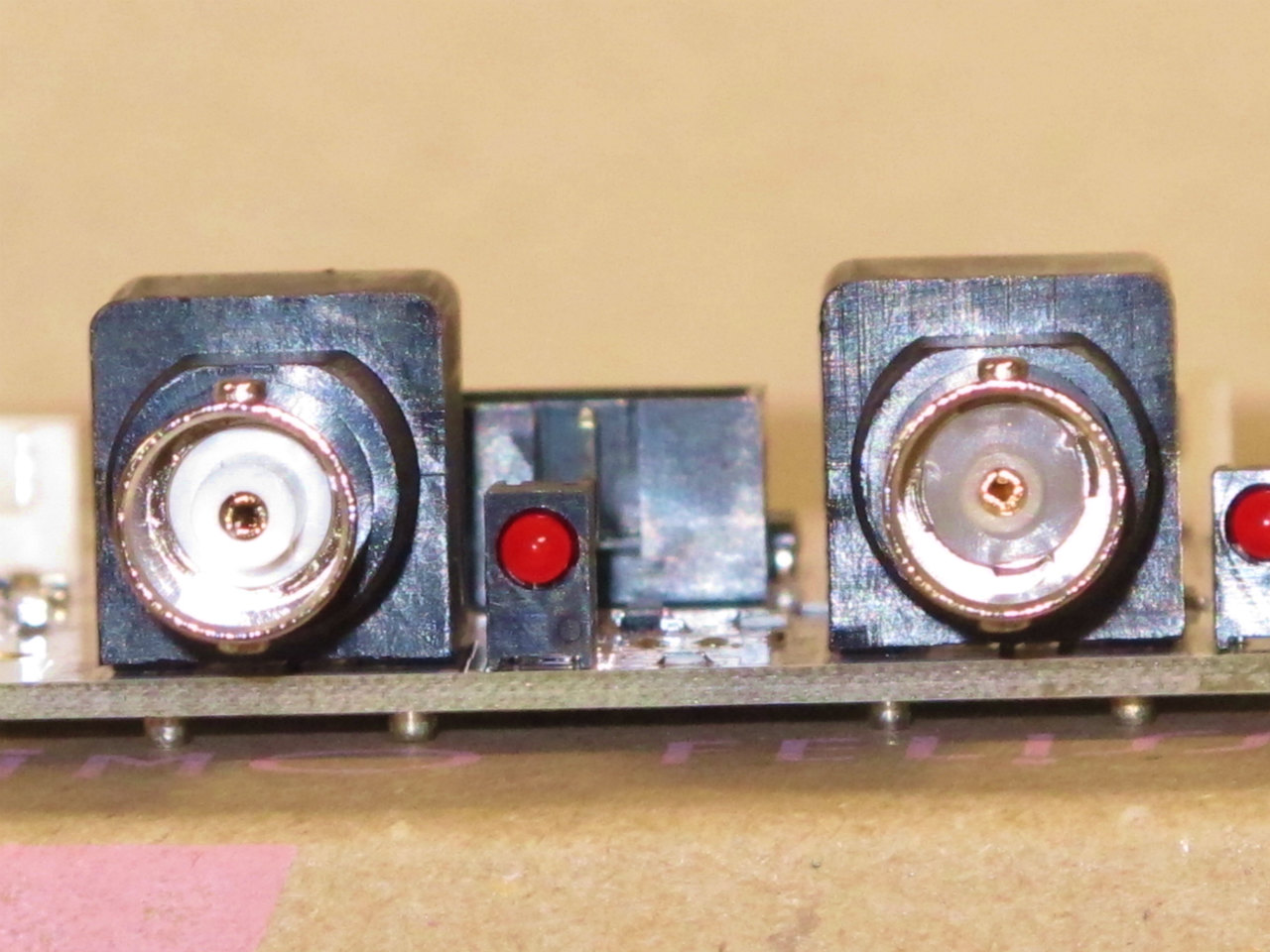

ＢＮＣコネクター実装
添付のＢＮＣコネクターを実装します。

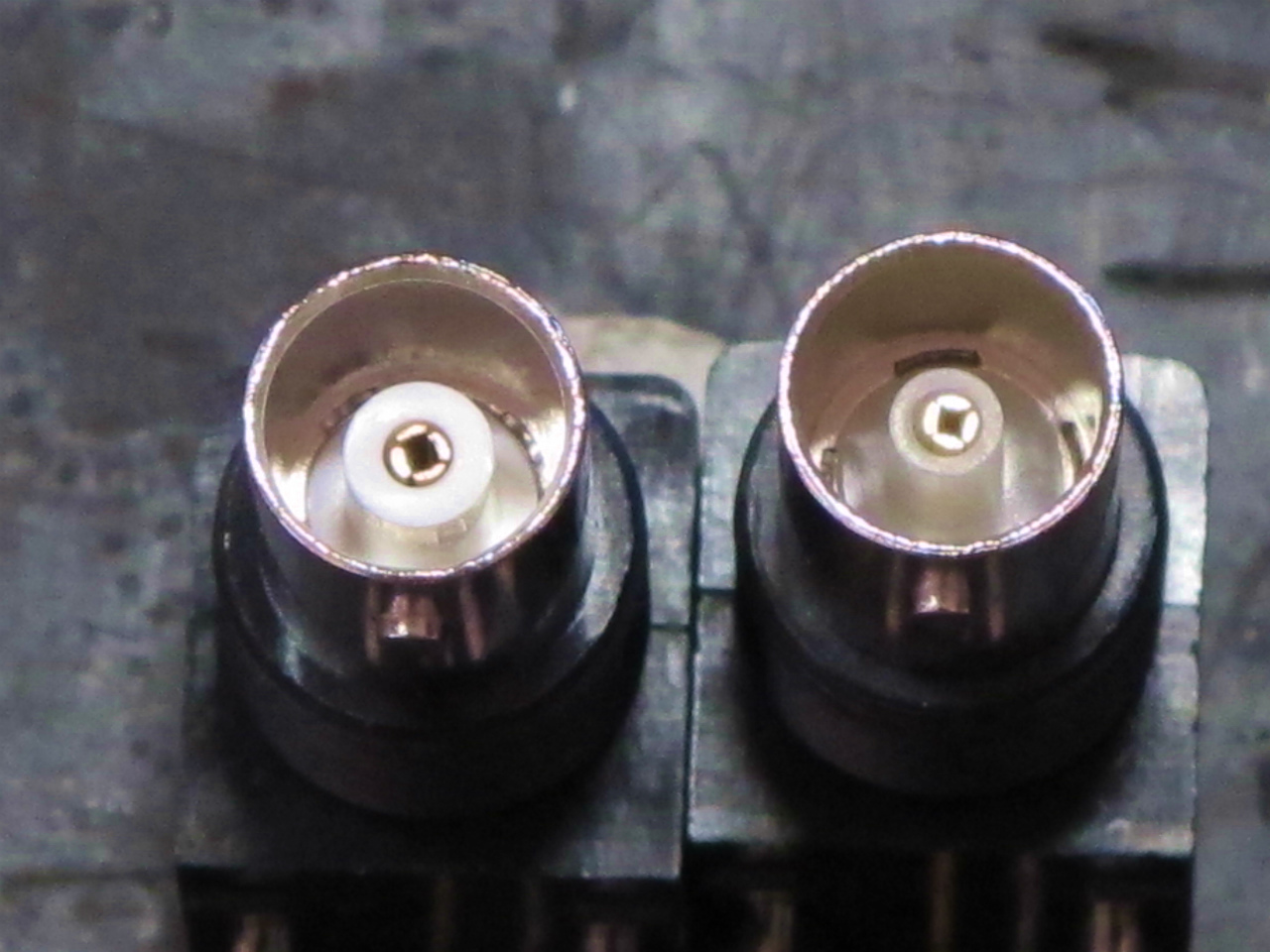

ＢＮＣコネクターは50Ωと75Ωがあります。
中心絶縁（白色）が太い品が50Ω、細い品が75Ωです。
10Ｍ入力に50Ω品、ワード入力に75Ω品を取付ます。
電源コネクター
ＪＳＴ 2ピンＸＨコネクターが実装可能です。
未実装で直接配線でも良い。

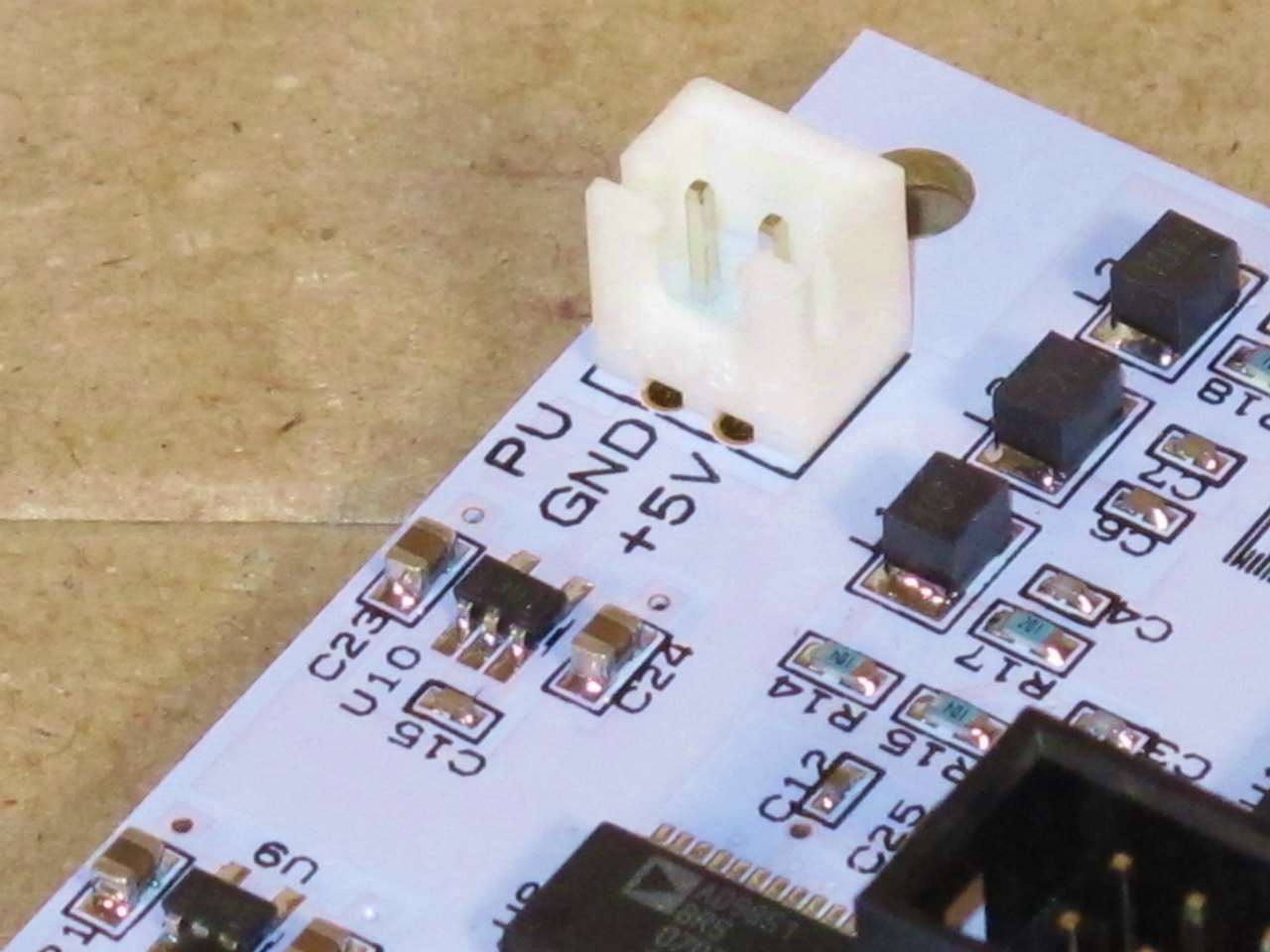

PU 端子
+5 電源入力 +5V〜+10V MAX 100ｍＡ （+5Ｖと記載ですが+10Ｖ入力まで可能です）
GND ＧＮＤ端子

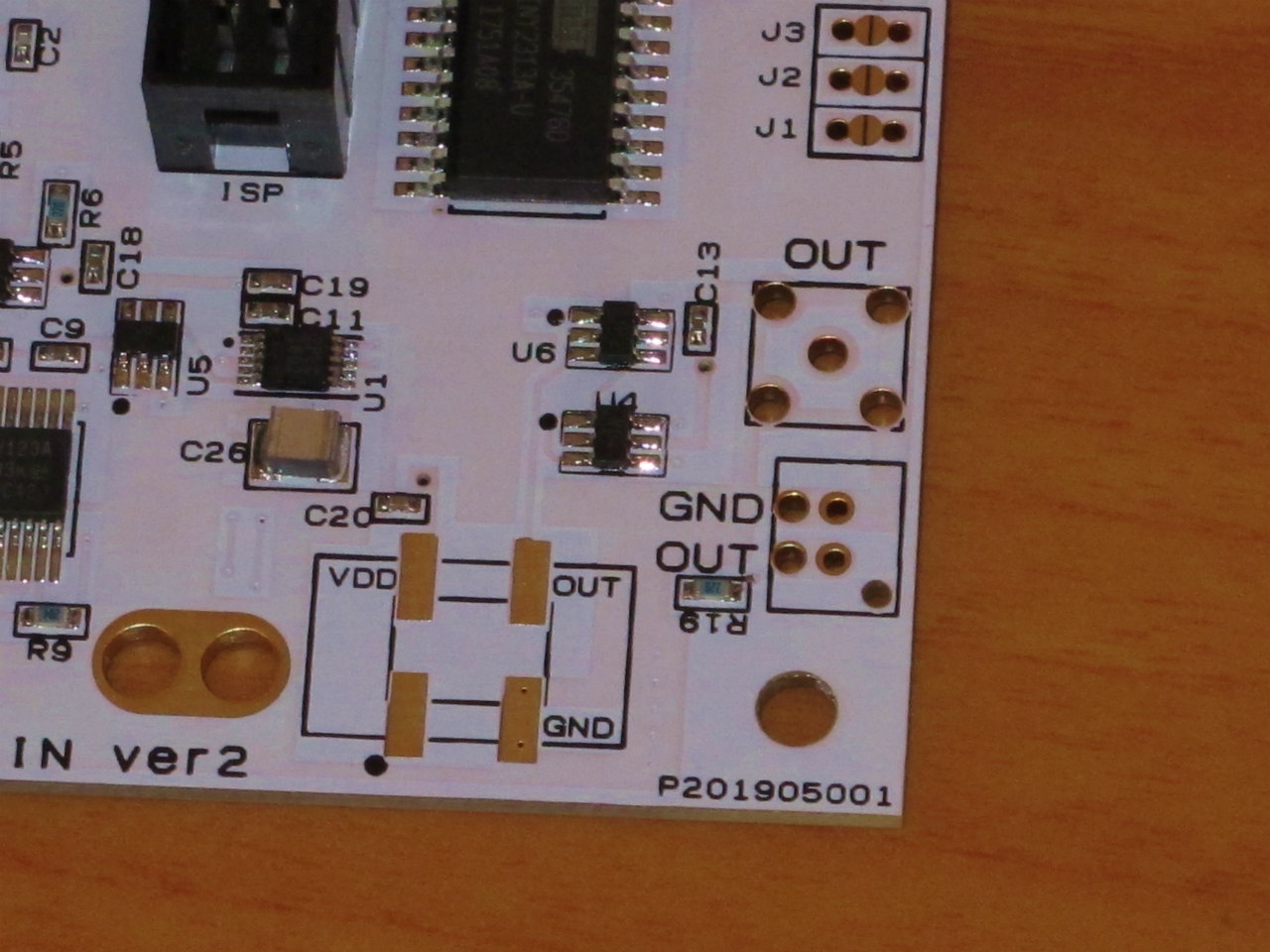

ＯＵＴコネクター
ＪＳＴ 2ピンＸＨコネクター 又は
SMAコネクターが実装可能です。
OUT クロック出力端子
GND ＧＮＤ端子
ＯＵＴ端子は２つあります。ＳＭＡコネクターも実装可能です。
クロック出力は3.3Ｖ、ＬＶＣＭＯＳ出力です。
動作設定

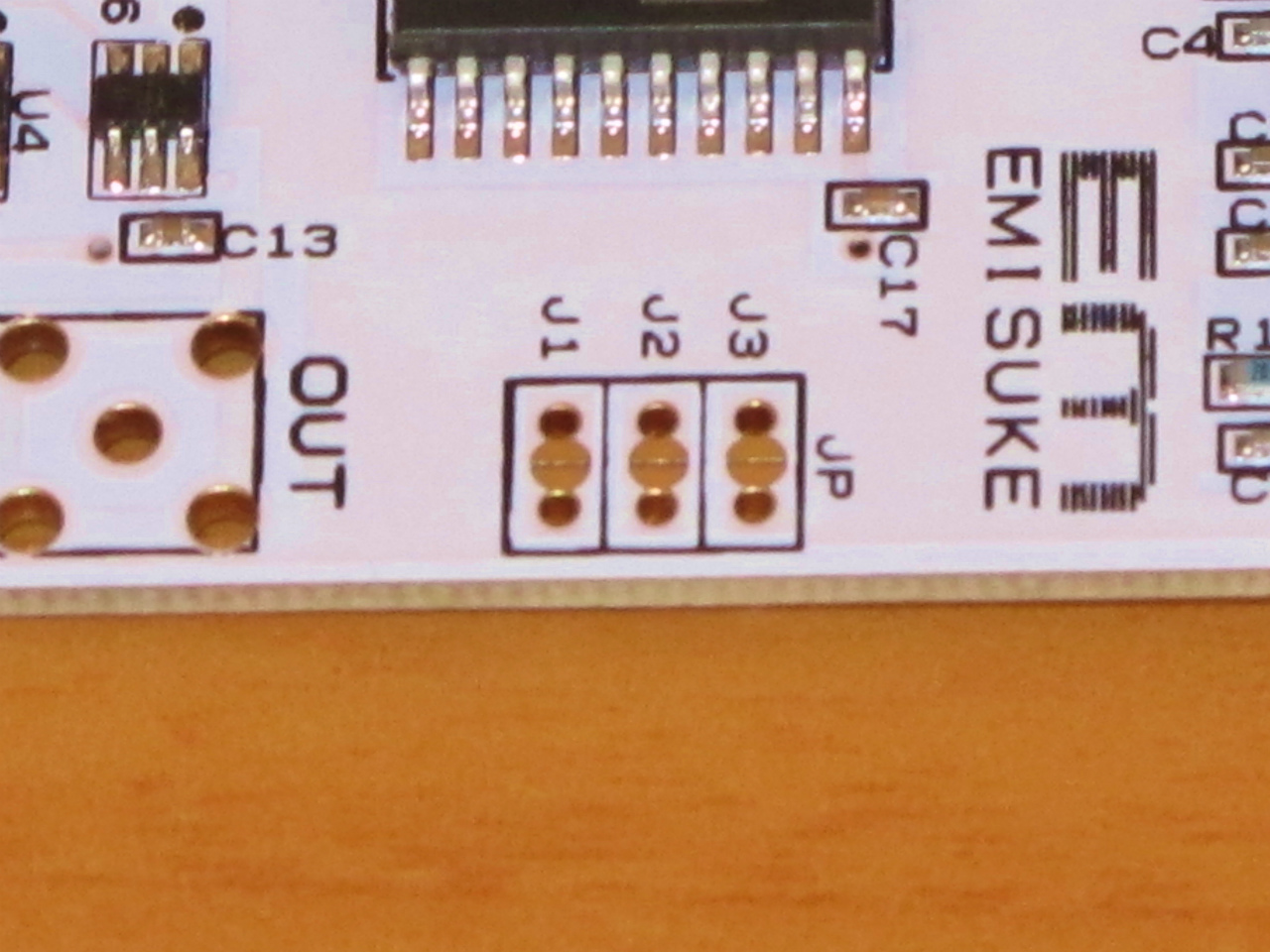

基板上にジャンパー接続端子が４つあります。
ショートする場合は、ジャンパーピン接続かハンダ接続します。

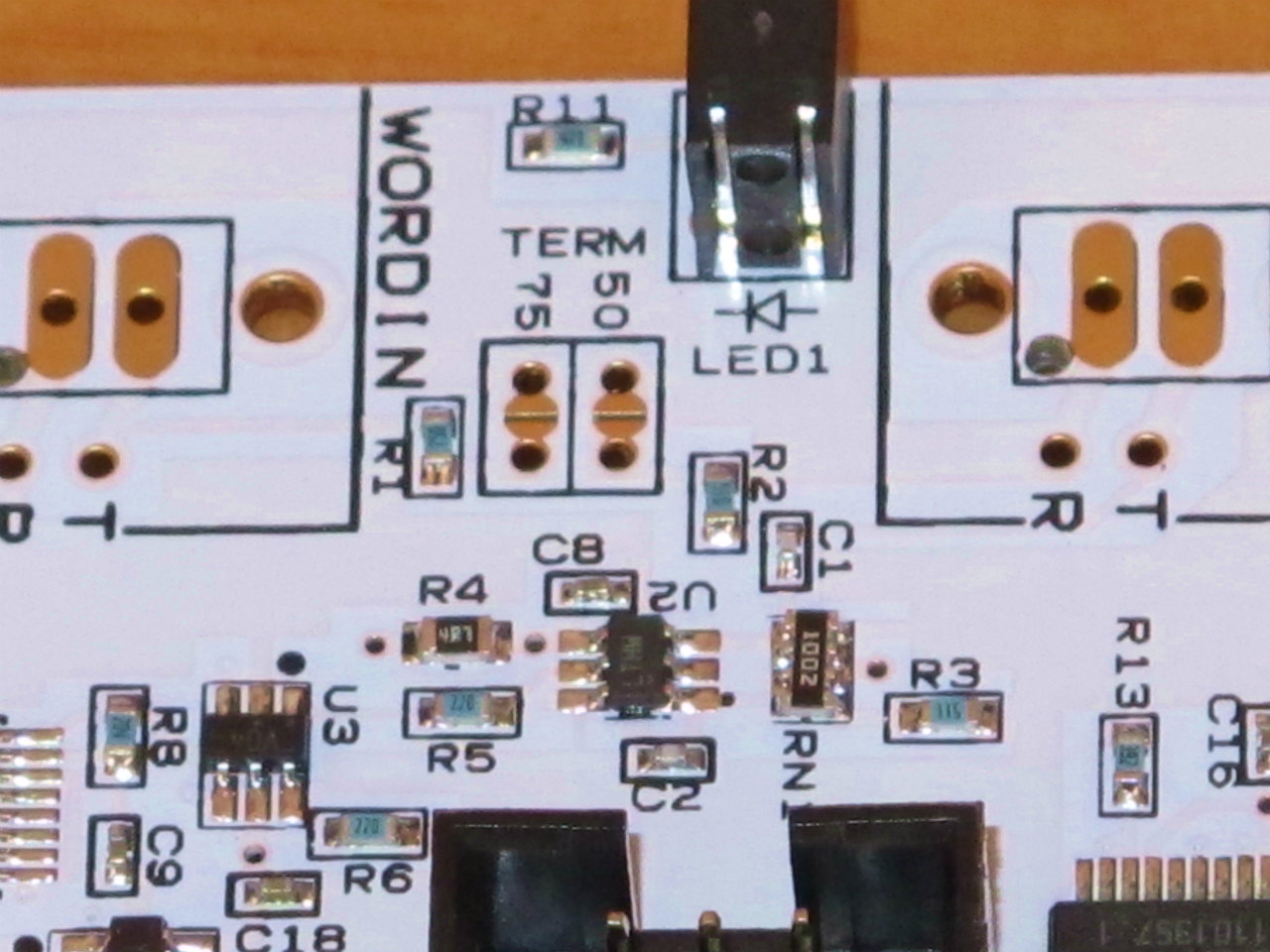

TERM 50 ・・・10MHzクロック、50Ω終端あり、なし設定。ショート・・・50Ω終端あり、オープン・・・終端なし
TERM 75 ・・・ワードクロック、75Ω終端あり、なし設定。ショート・・・75Ω終端あり、オープン・・・終端なし
J1 ・・・ 10MHz入力時の出力周波数設定。ショート・・・24.576MHz、オープン・・・22.5792MHz
J2 ・・・ WORD入力時の出力周波数設定。ショート・・・入力Ｘ256、オープン・・・入力Ｘ128
例 176.4K入力でオープンx128設定なら、OUTクロック＝22.5792MHz
J3 ・・・ 未使用、オープン
・使用方法
１、DAC 4499Qoの場合
ＤＩＲＩＶ基板のD5Ｖ電源端子とＰＵ端子を接続。
・ＤＩＲＩＶ基板のEXT CLK端子とＯＵＴ端子を接続
注意）ＤＩＲＩＶ基板のＯＳＣ１は実装しません。未実装
１、EM-WSCLK IN基板実装ＯＳＣ周波数 22.5792MHz
２、J1オープンで22.5792MHz
３、J2設定オープンで176.4Ｋ入力で使用 又は
J2設定ショートで88.2Ｋ入力で使用
３、TERM 50/75設定シュートで終端あり。
他機器とシリーズ接続で他機器で終端済ならオープン終端なしで使用。
