・EM-DAC 4499Qo Ver1 部品セット　2019/09～2020/02

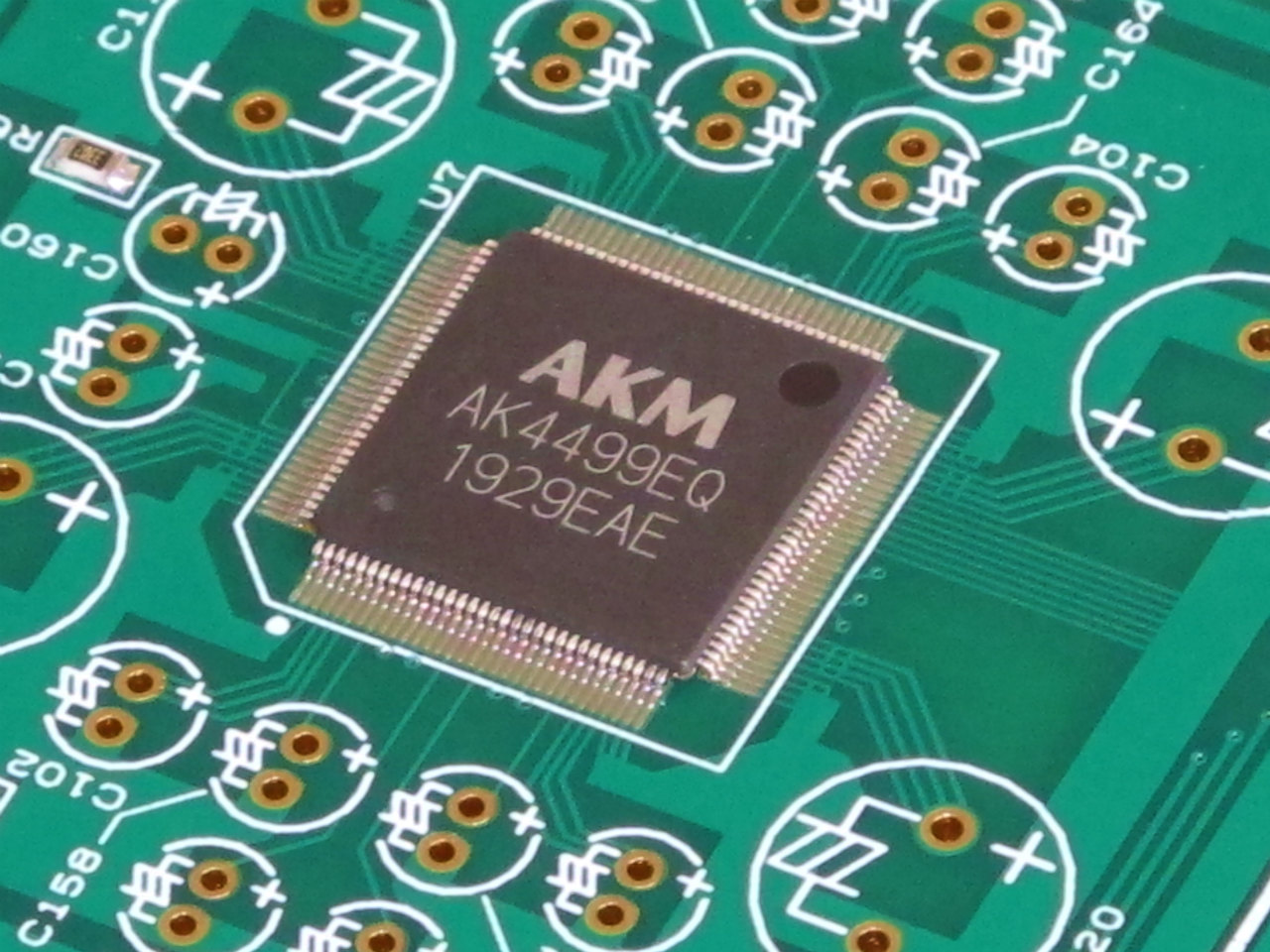

　AK4499EQを片ＣＨあたり2つ合計4個使用DACです。
　AK4499EQは４チヤンネルDACです。
　よって片ＣＨ２個使いでも、今までのOCT（片ＣＨ４個）と同等となります。
　AKMが最高を目指して開発した品です。
　当方も今までの経験を活かし最高音質を目指します。

　DA基板２枚使用でDA基板モノラル構成使用も可能
　この場合、片CHあたり４個、ステレオで８個使用構成となります。

　AK4499EQには４つのD/A回路が搭載されていますので、
　DA基板１枚使用ステレオ構成で、８パラ相当。OCT相当
　DA基板２枚使用モノラル構成で、１６パラ相当。HEX相当となります。

　配布基板は、部品未実装基板（TYPEA）と小さなチップ部品取付済（TYPEB）があります。
　
　本品は入手が難しい一部部品と基板の配布となります。
　未添付部品は購入者が準備する必要があります。
　指定部品購入先情報は部品表内に記載しております。

　回路図、部品表はパスワード保護しており購入者のみ廻覧可能となります。
　パスワードは、発送連絡メール内に記載して連絡します。
　
　製作案内

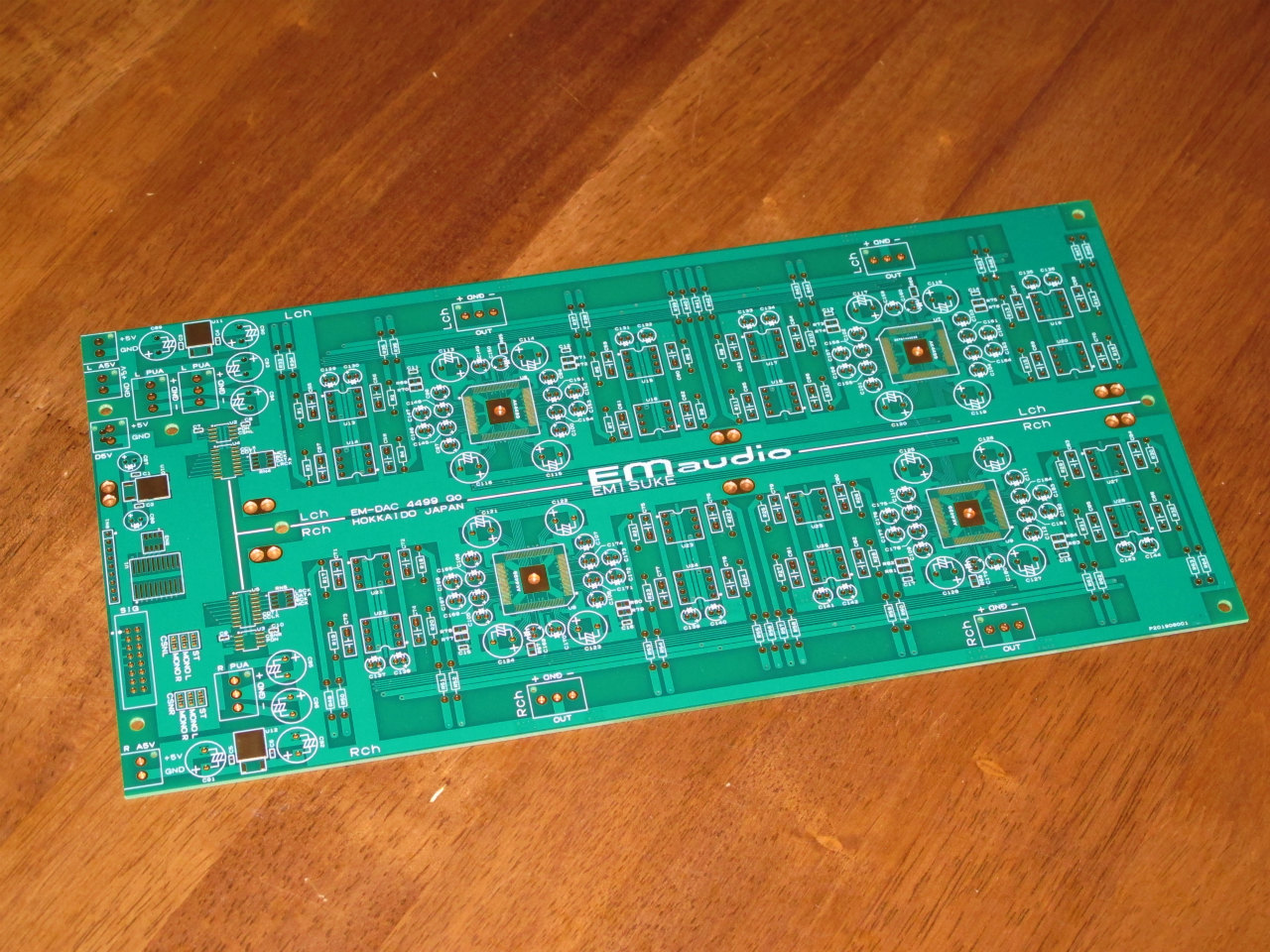

　　・EM DAC 4499Qo Ver1 (DA基板)

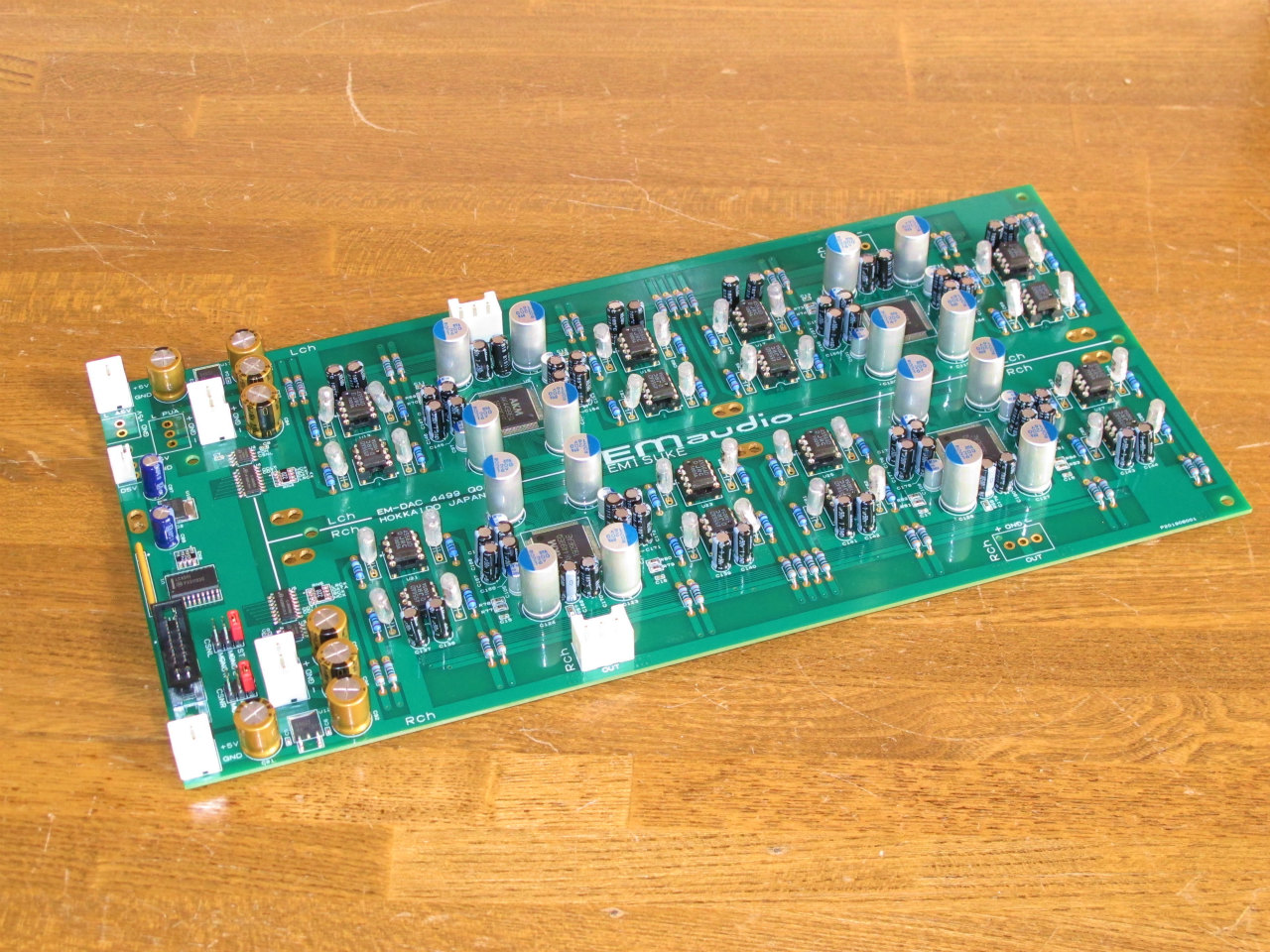

　　　 組立例

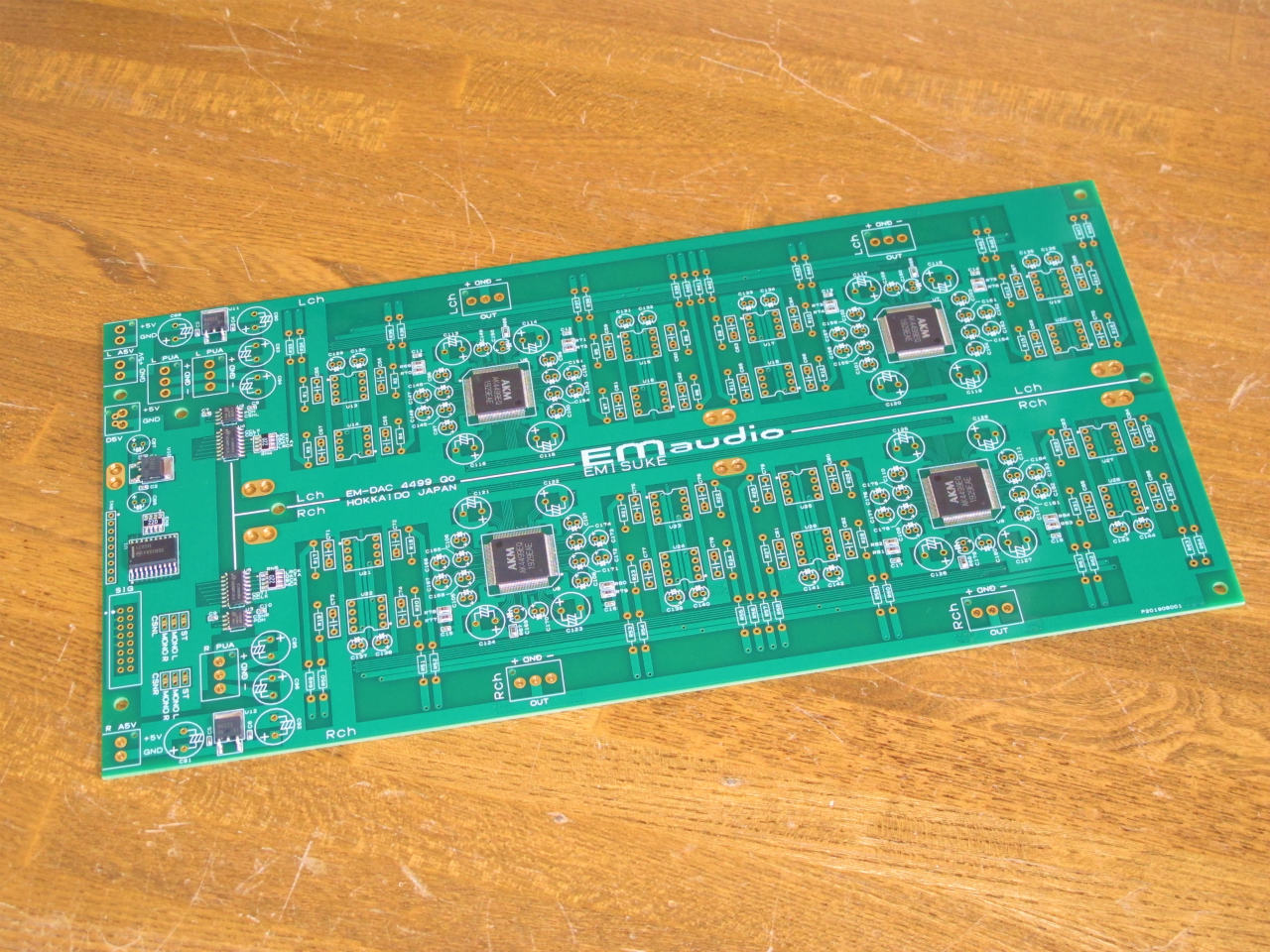

　　　　メインとなるD/A基板。
　　　　使用には、別途　DIRIV基板が必要です。
　　　　AK4499設定制御CPUはDIRIV基板に搭載しています。
　　　　全て承知ならDA基板のみでも配布しますが、回路図のみで全て一から製作出来る方向けです。
　　　　本品１枚で片CH２個使用でステレオ構成可能。本品２枚で片CH４個使用でモノラル構成可能。
　　　　基板サイズ　290mm×145mm
　　　　参考用公開部品表
　　　　・EM-DAC 4499Qo DA基板 TYPE A　終了　
　　　　　DA基板（部品未実装）のみ
　　　　・EM-DAC 4499Qo DA基板 TYPE B　終了　
　　　　　DA基板（チップ部品実装済）
　　　
　　　
　　　以下オプション　オプション品のみの配布は行いません。上記DA基板注文時のみ注文可能です。
　　　必ず最初の注文時に連絡願います。

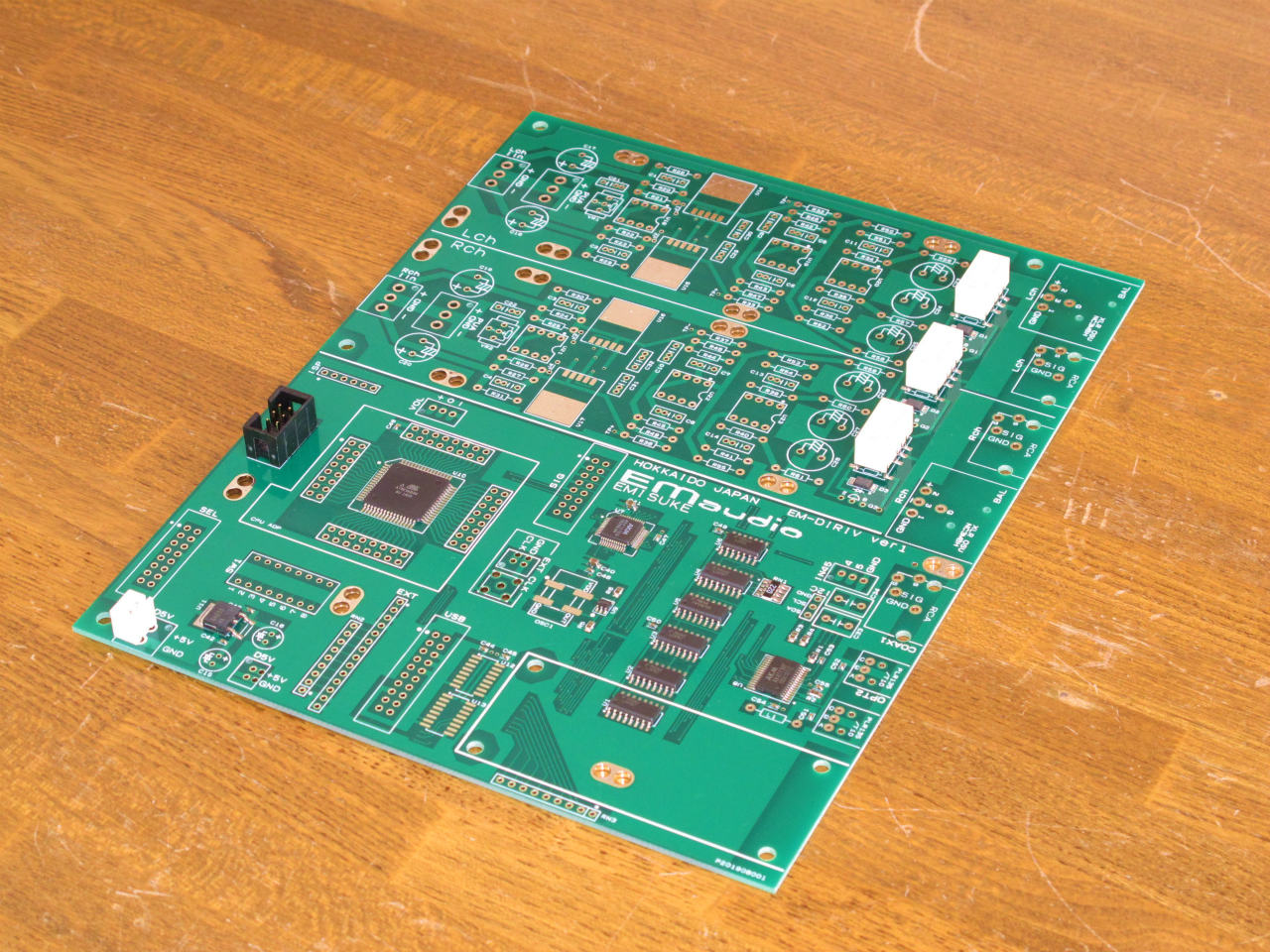

　　　１、DIRIV Ver1基板

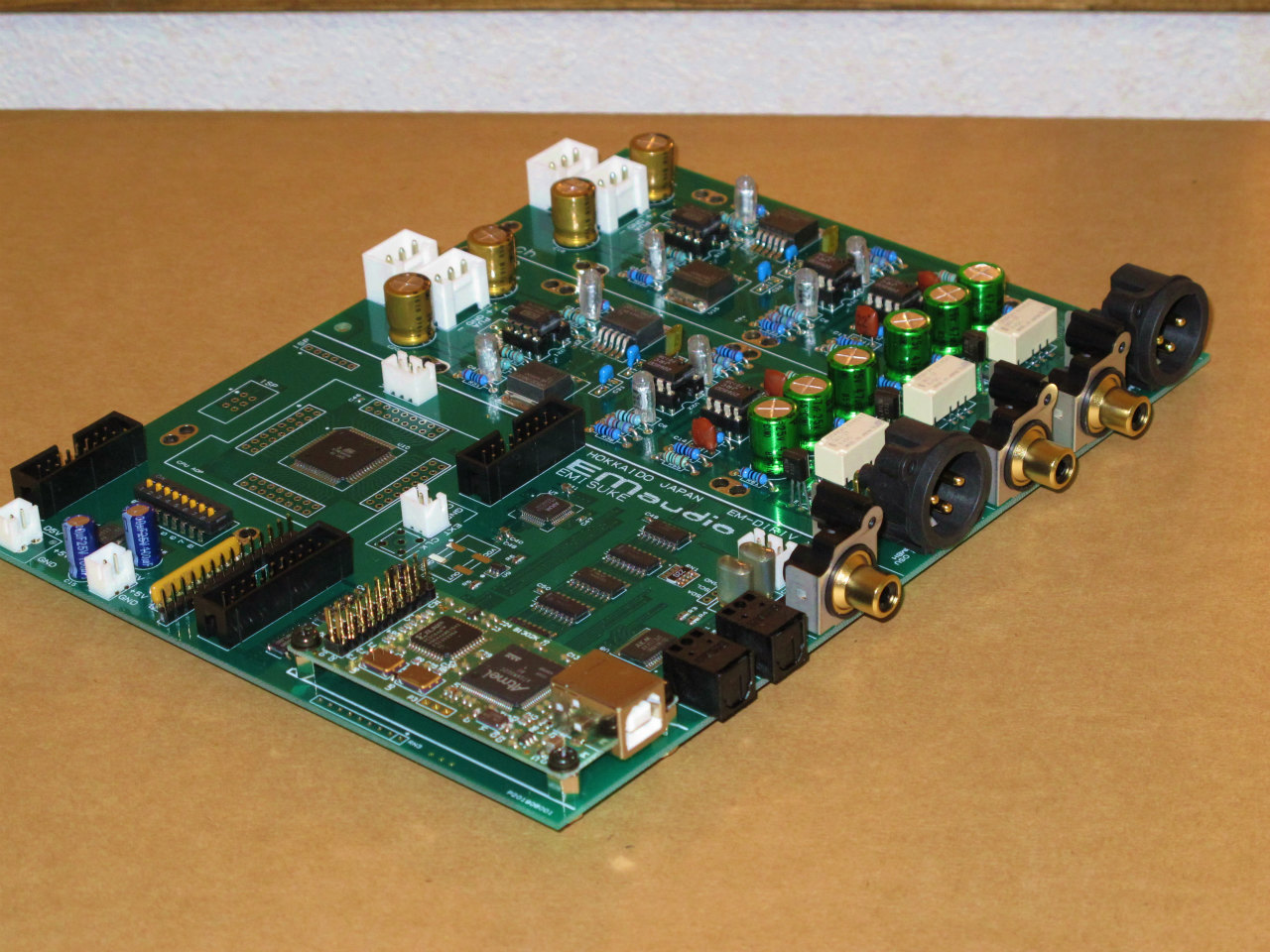

　　　　組立例
　　　　デジタル入力部（DIR）部と電流－電圧変換（IV）部を搭載した品です。
　　　　I/V変換回路＋アナログバランス出力＋アナログアンバランス出力搭載。
　　　　DIR部は、標準状態で、OPT入力２つ、同軸入力１つ、USB入力モジュール実装可能です。
　　　　オプション基板を接続すると、AES/EBU入力２つ、ＥＸＴ入力１つを追加可能です。
　　　　外部クロック基板追加で10ＭＨｚ又はワードクロック入力機能追加可能。
　　　　AK4137搭載、PCM⇔DSD相互変換にてPCM/DSD選択出力。
　　　　基板サイズ　200mm×160mm
　　　　参考用公開部品表　組立機能説明書

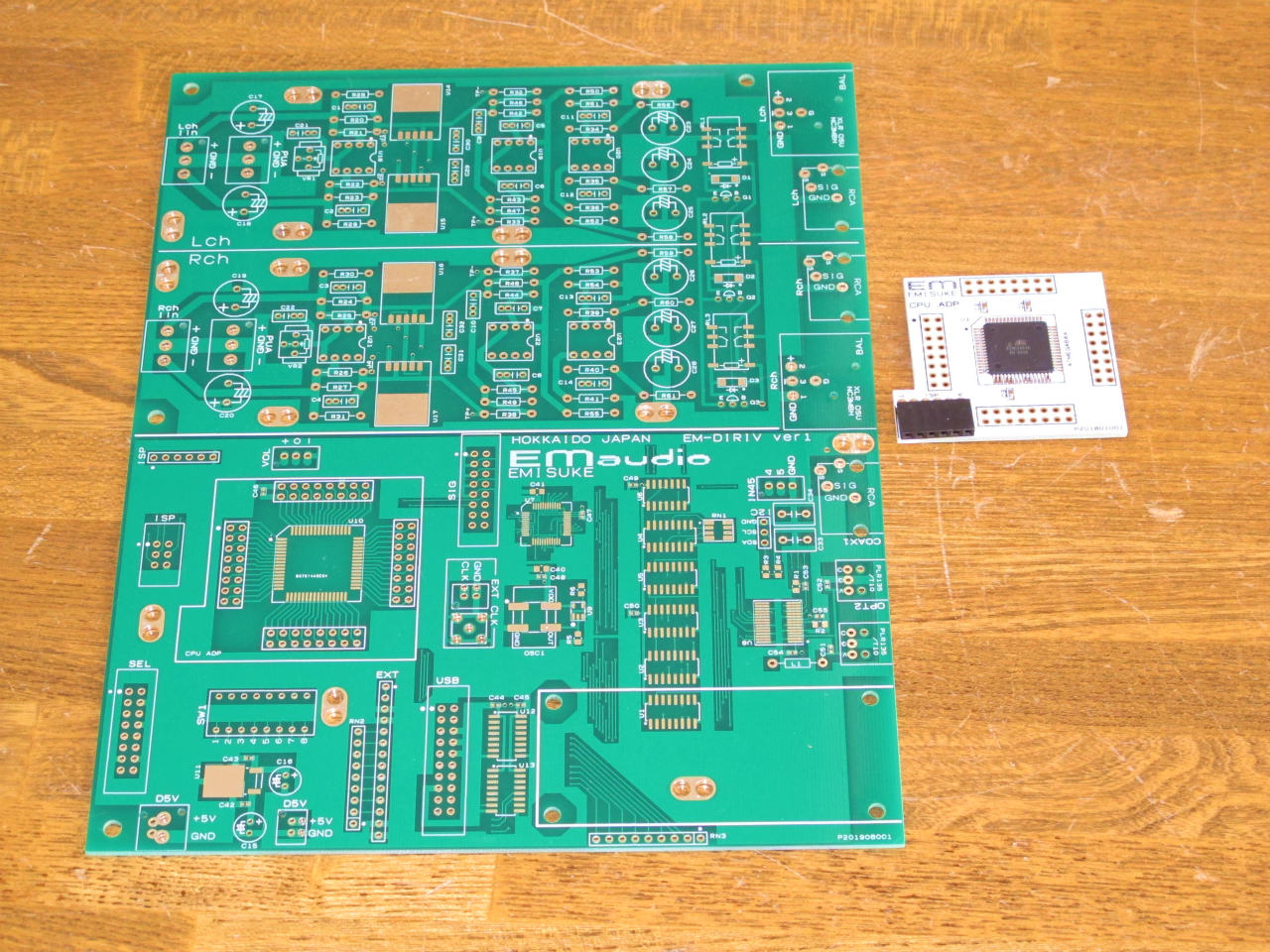

　　　　・EM-DAC 4499Qo DIRIV基板 TYPE A　終了　
　　　　　DIRIV基板（部品未実装）＋CPU基板
　　　　・EM-DAC 4499Qo DIRIV基板 TYPE B　終了　
　　　　　DIRIV基板（主要チップ部品実装済）　プログラム書込みの為、D5V、ISP部コネクター実装済

　　　２、DIRIV基板用、ＲＣＡコネクター　3個　終了　
　　　　ＤＩＲＩＶ基板で３個使用。
　　　　ケースオプション使用時は必要。

　　　３、DIRIV基板用、ＸＬＲコネクター　2個　終了
　　　　ＤＩＲＩＶ基板で２個使用。　　　　
　　　　ノイトリック NEUTRIK　NC3MAH-0。
　　　　ネット通販で安価に変えます。
　　　　ほしい方にお分けします。

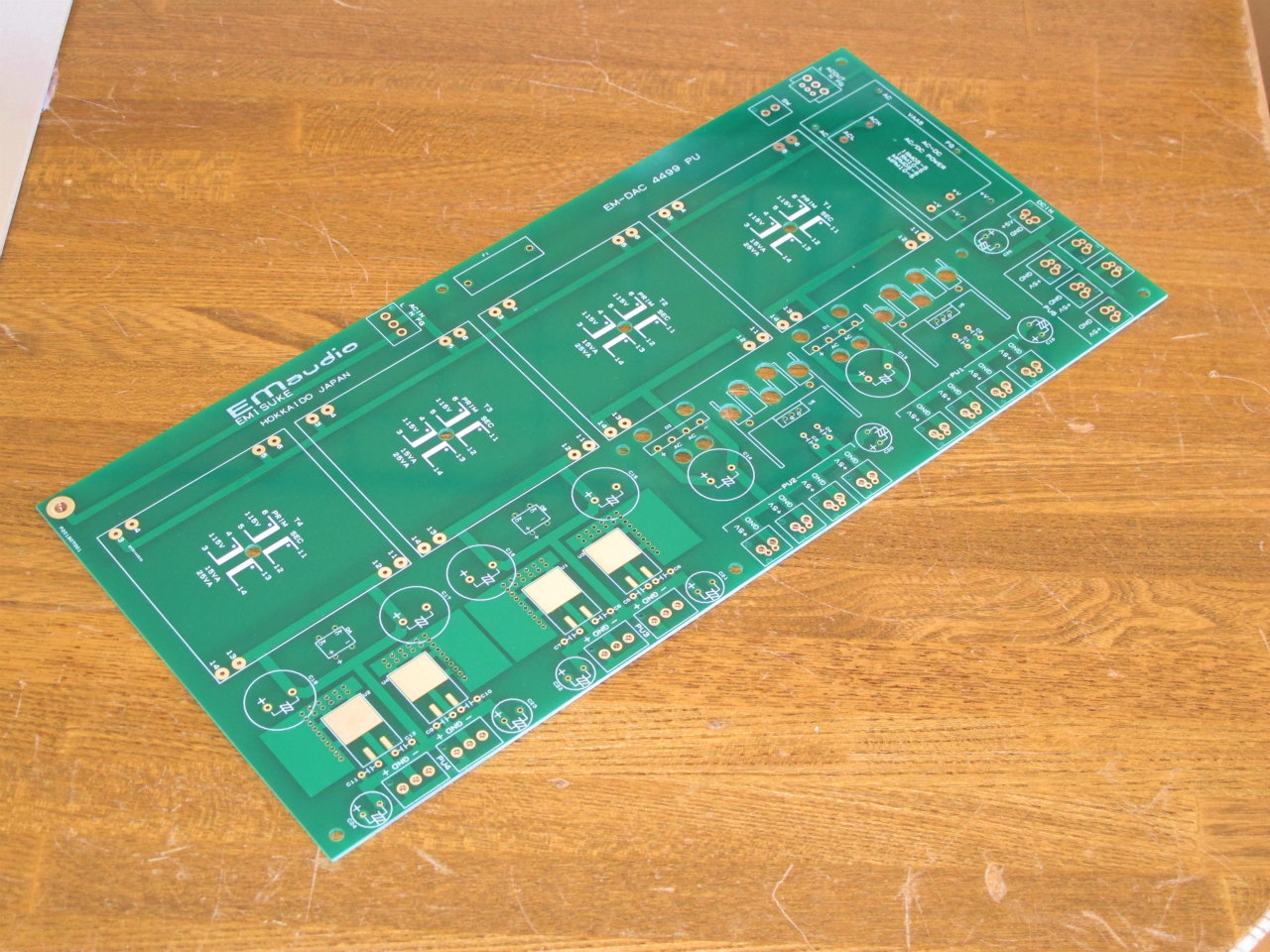

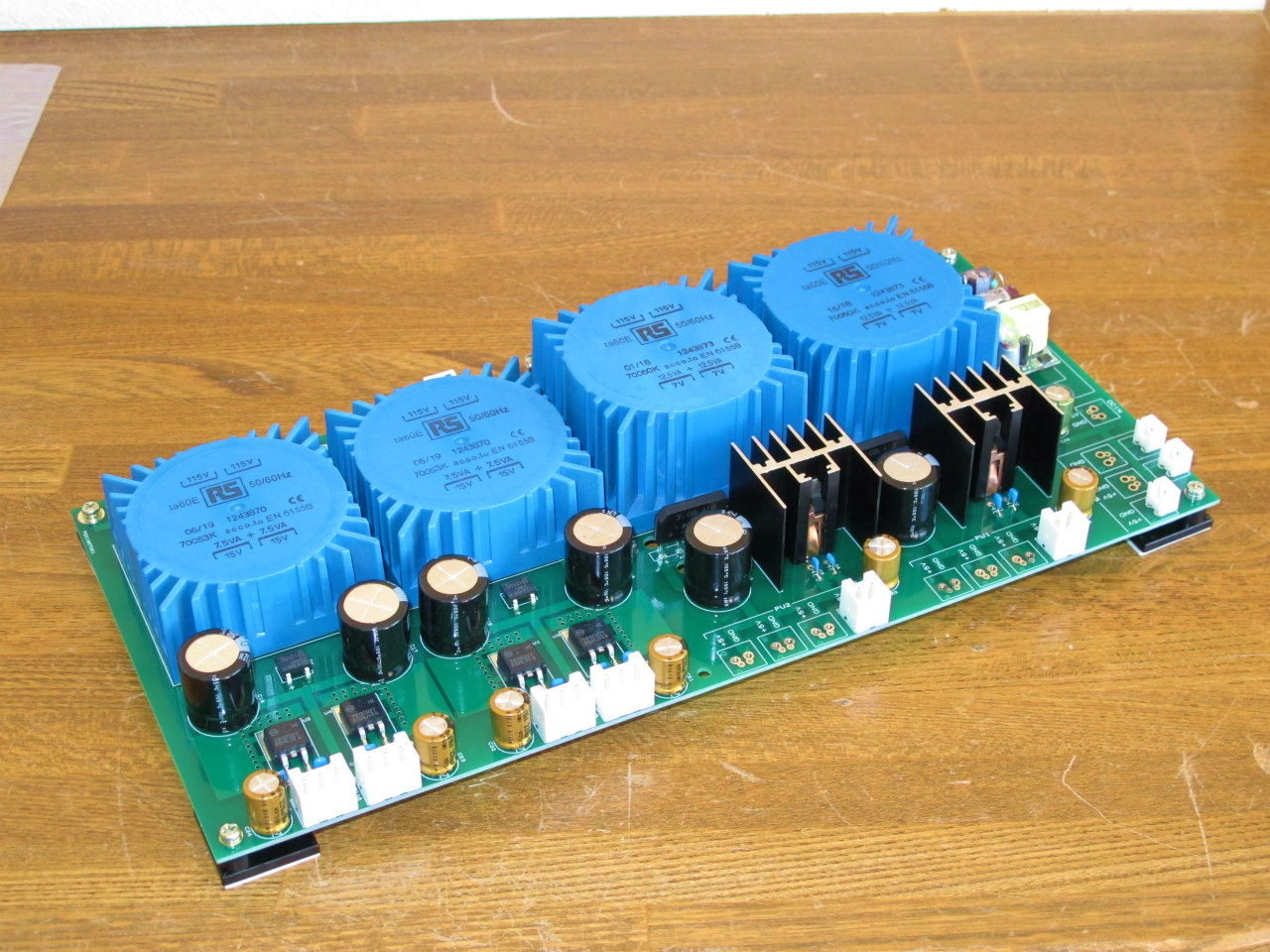

　　　4、ＰＵ基板　終了　組立例
　　　　配布品は基板のみ。　
　　　　ＬＲ分離、トロイダルトランス搭載。
　　　　ＳＷ電源接続し５電源構成。
　　　　＋５Ｖ、２Ａ（１．５A）　×２
　　　　＋－１２Ｖ、０．６Ａ　×２
　　　　＋５Ｖ、1-２Ａ　SW電源搭載（接続）可能
　　　　DA基板２枚接続可能
　　　　基板サイズ　295mm×140mm

　　　5、SW基板
　　　　ケース組み込み用に用意した基板です。
　　　　DIRIV基板と接続して使用。
　　　　配布品は、基板＋制御CPUのみ
　　　　ディスプレイモジュールの差でOLEDとVFDの２種類の基板があります。
　　　　ＯＬＥＤは最新の品ですが、寿命が短いのが欠点です。スマホなどでも２-３年で劣化する品もあります。
　　　　ＶＦＤは非常に長寿命で信頼性も高いです。

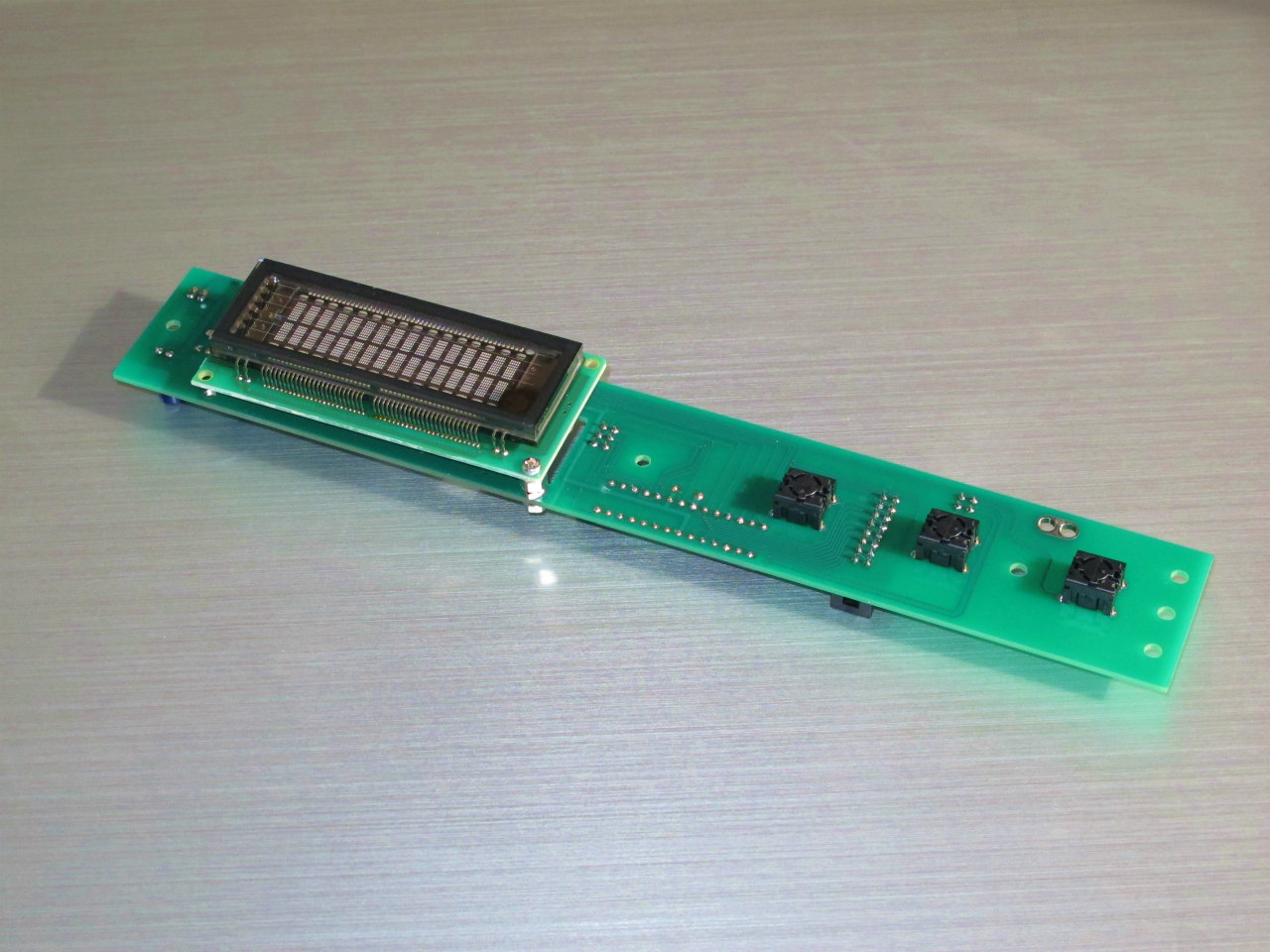

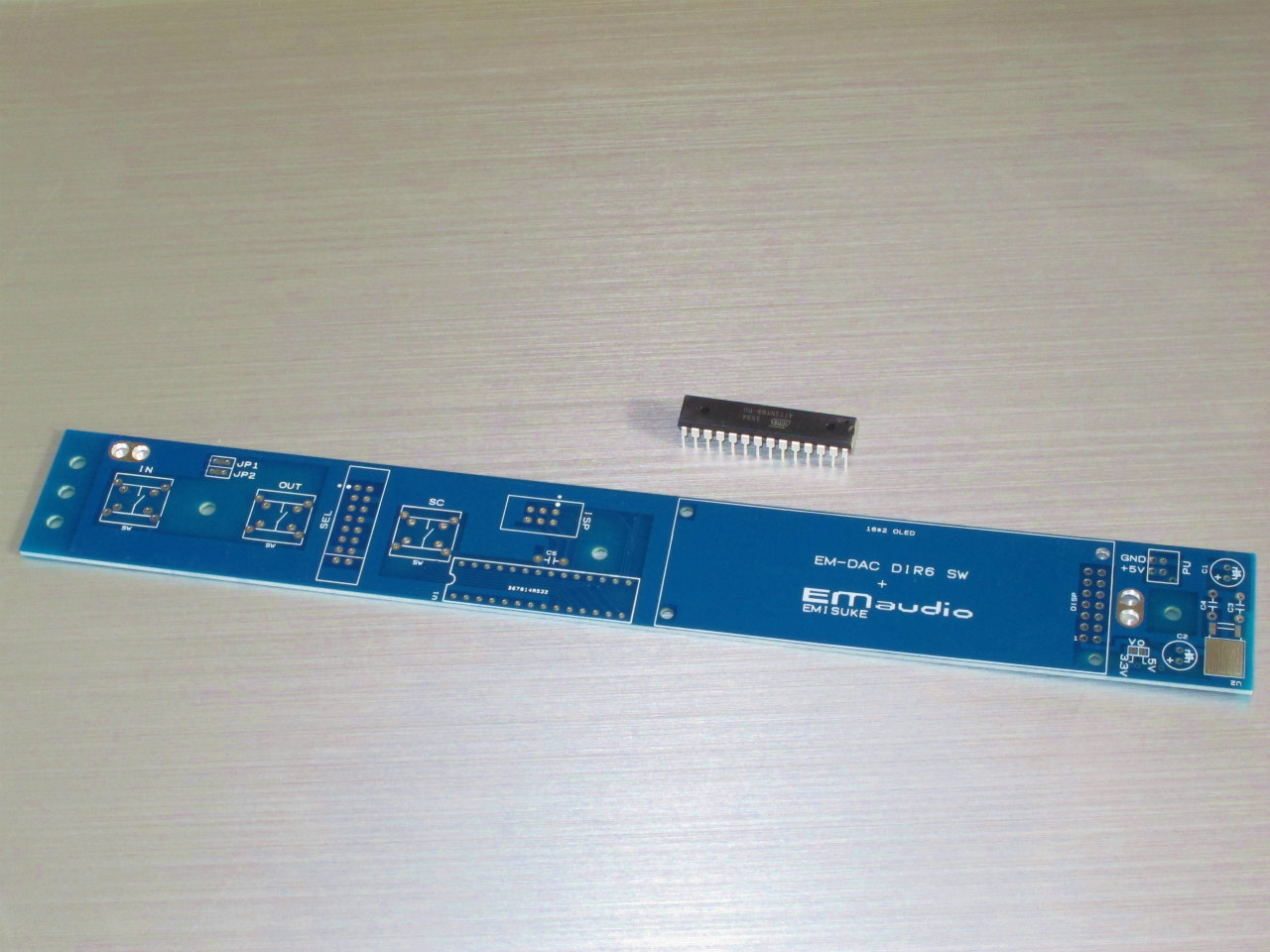

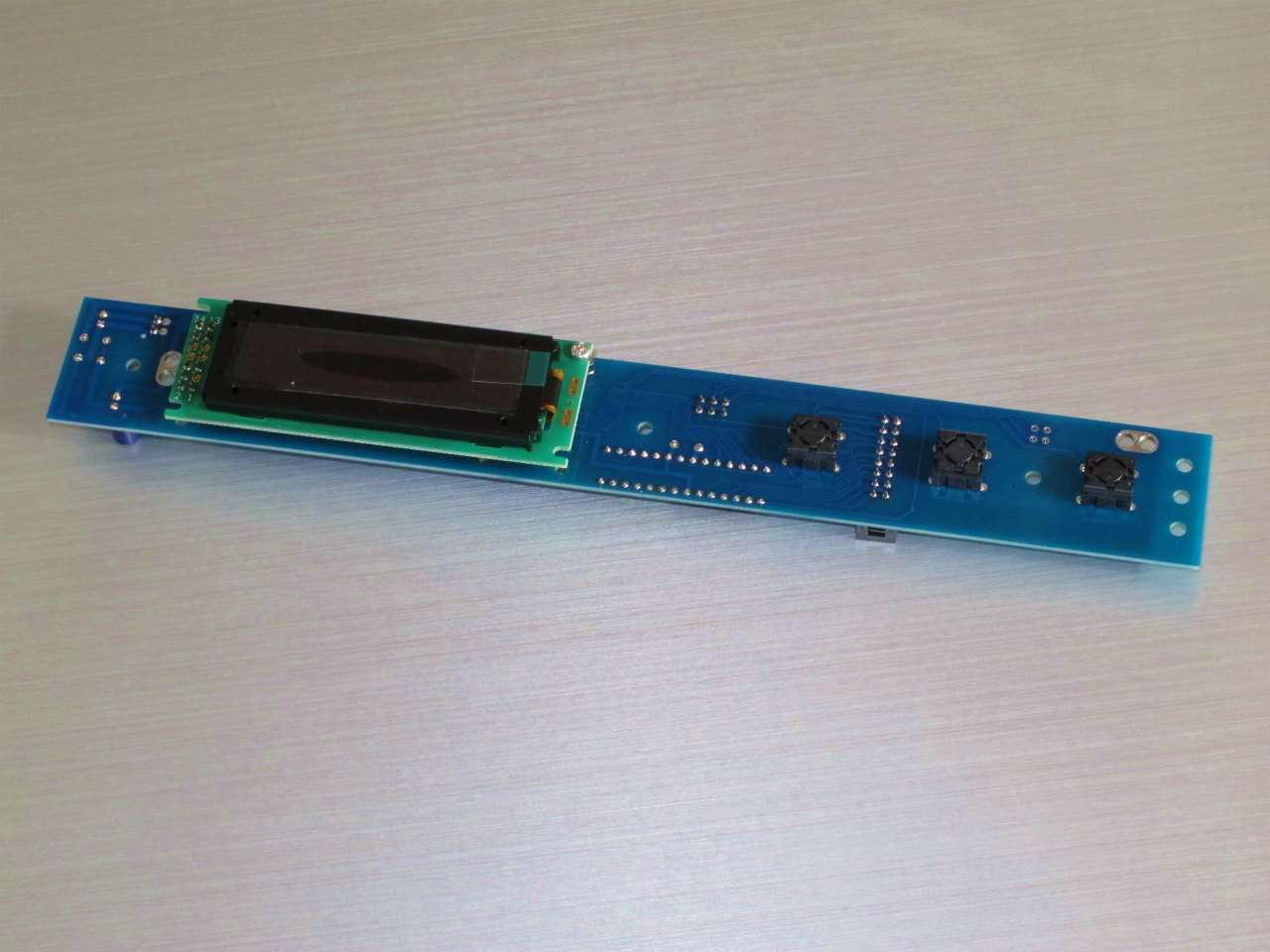

　　　　・DIR5 SW基板　終了　組立例
　　　　　ディスプレイにＶＦＤモジュール使用
　　　　　実装可能品　フタバVFD M162SD07FJ　RSオンラインで購入可能

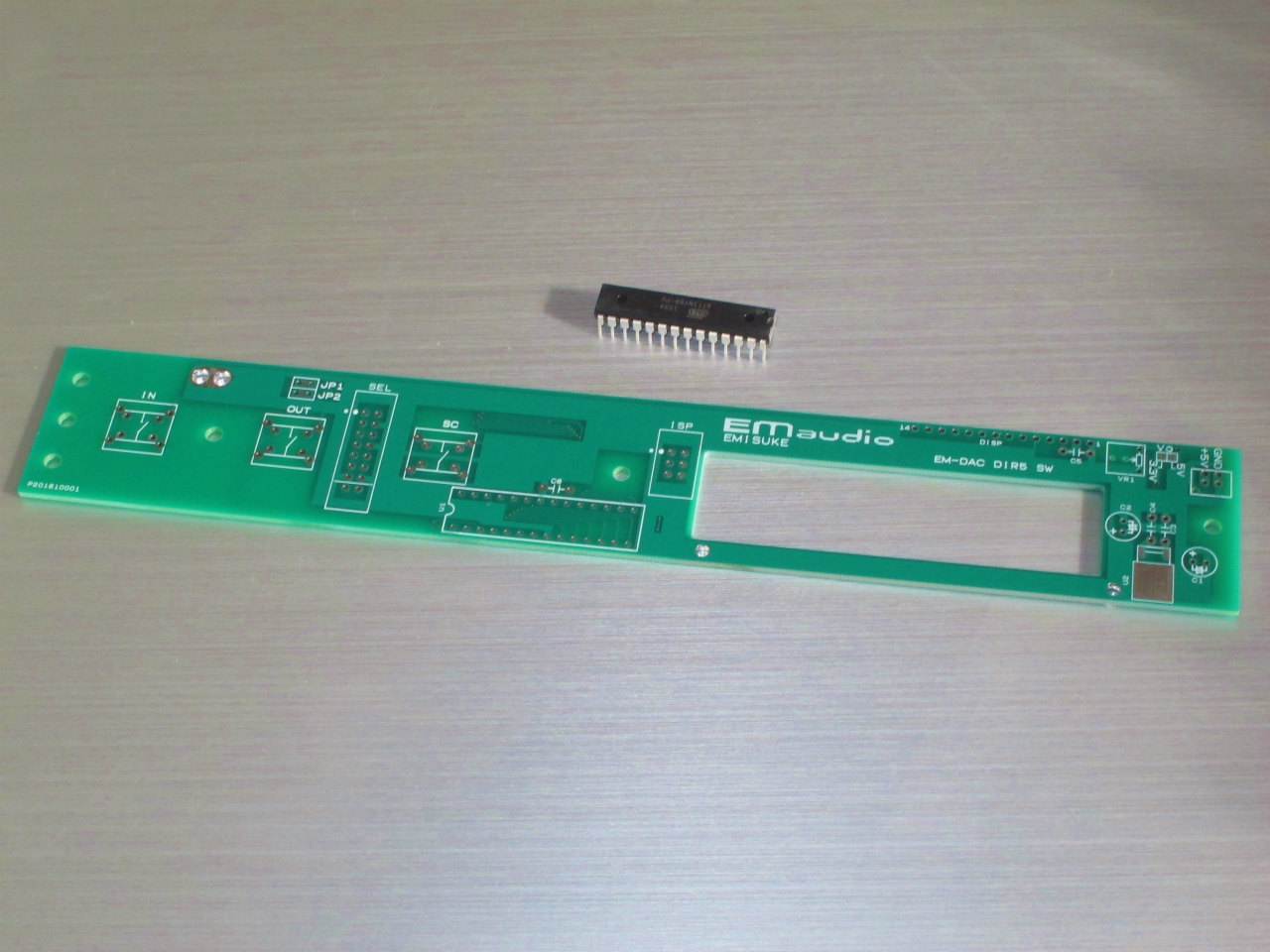

　　　　・DIR6 SW基板　終了　組立例
　　　　　ディスプレイに秋月電子扱いＯＬＥＤ使用
　　　　　実装可能品　白色OLED　AL1602AWWB-UA-HB-U　秋月電子で購入可能

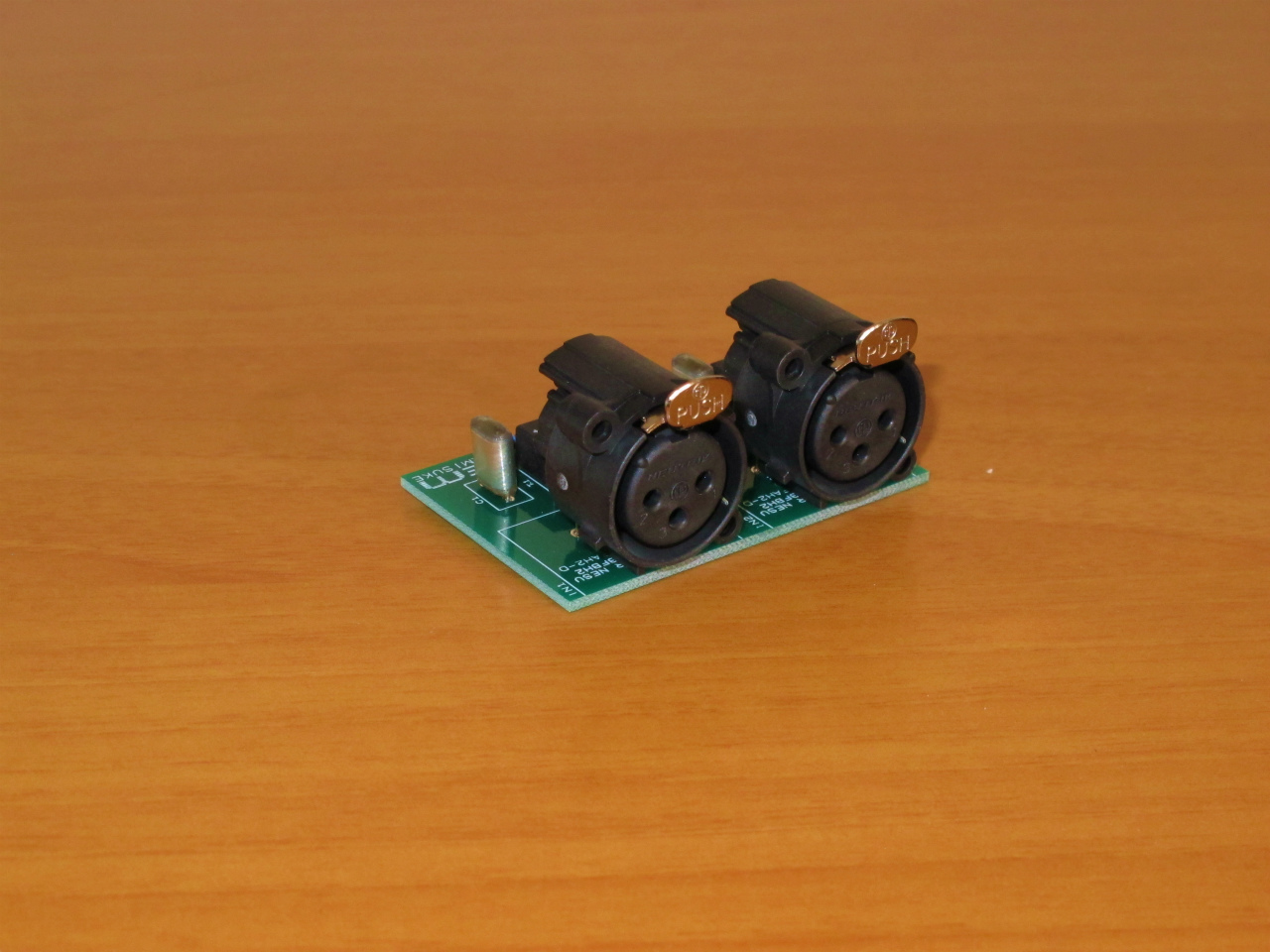

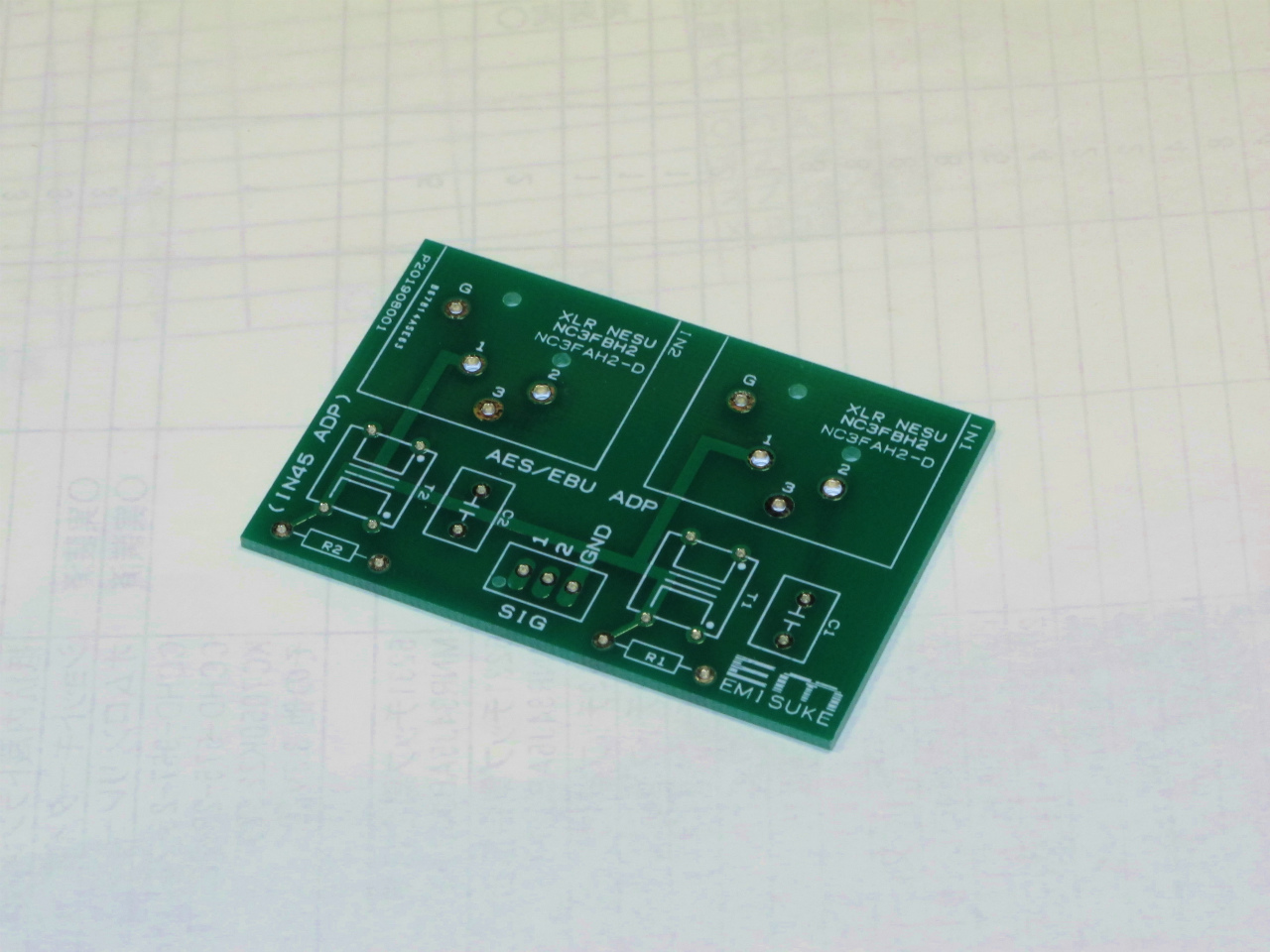

　　　6、AES/EBU(IN45)基板　終了　組立例
　　　　基板にバグがあります。改造内容は製作案内ページ参照。
　　　　基板のみ。 部品表
　　　　DIRIV基板に接続して使用。
　　　　AES/EBU入力を２つ追加。
　　　　基板サイズ　40mm×60mm

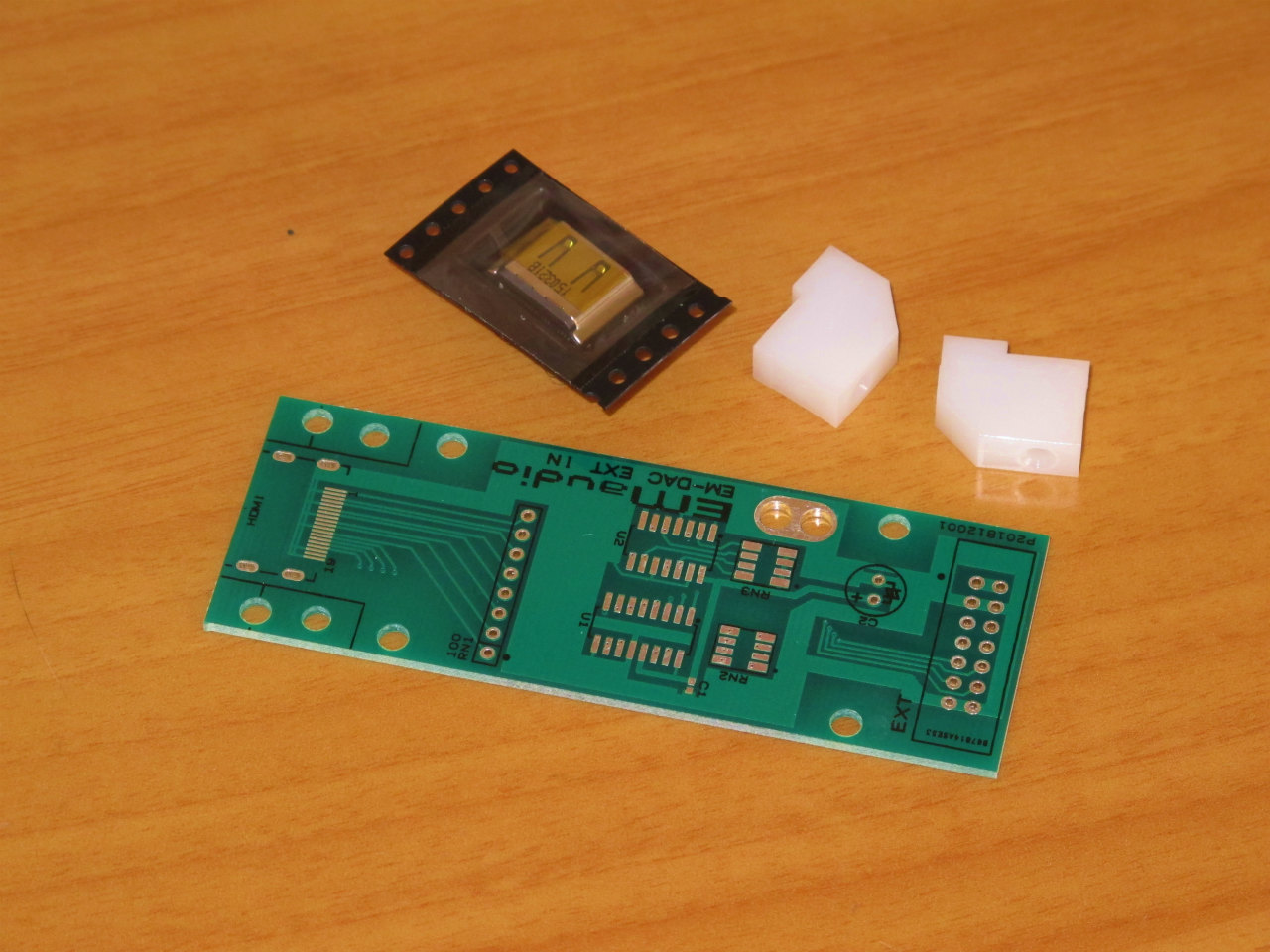

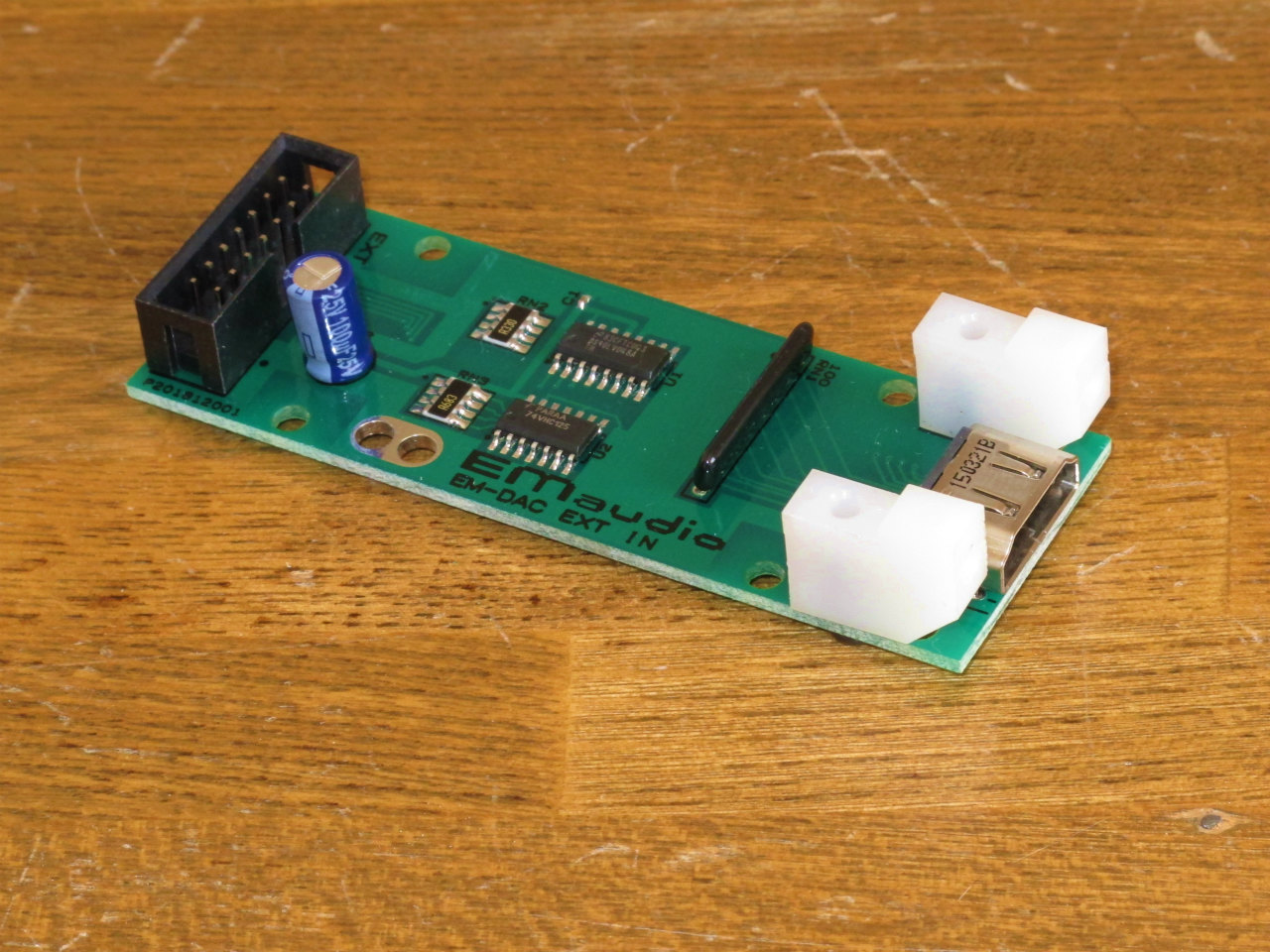

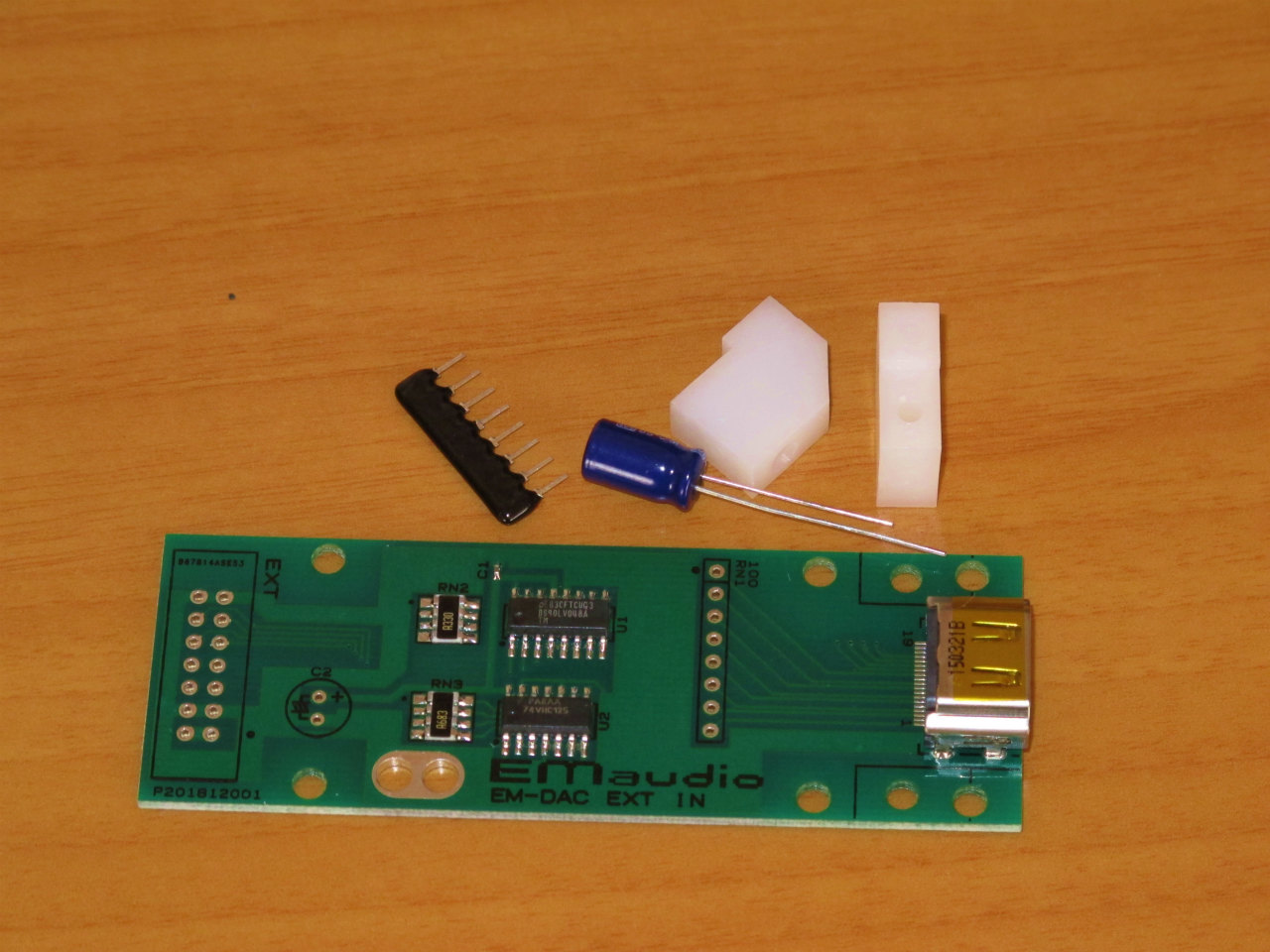

　　　7、EXT ADP基板　組立例
　　　　送付内容は部品表確認の事。
　　　　DIRIV基板に接続して使用。
　　　　ＥＸＴ入力を追加。ＰＣＭ/ＤＳＤ信号を直接入力可能とする。
　　　　使用、入力規定は、組立説明書参照。

　　　　・EXT ADP基板 TYPE A　終了
　　　　　EXT ADP基板（部品未実装）＋HDMIコネクターなど
　　　　　
　　　　・EXT ADP基板 TYPE B　終了
　　　　　EXT ADP基板（チップ部品実装済）＋部品

　　　8、EM-WORD IN基板　終了　組立例
　　　　送付部品
　　　　DIRIV基板に接続して使用。
　　　　ワードクロックからシステムクロックを生成する基板。
　　　　本品は基板に90%以上の部品が取付済です。
　　　　回路図は公開しておりません。
　　　　万一動作不良があれば、その都度動作確認手順をお知らせいたします。

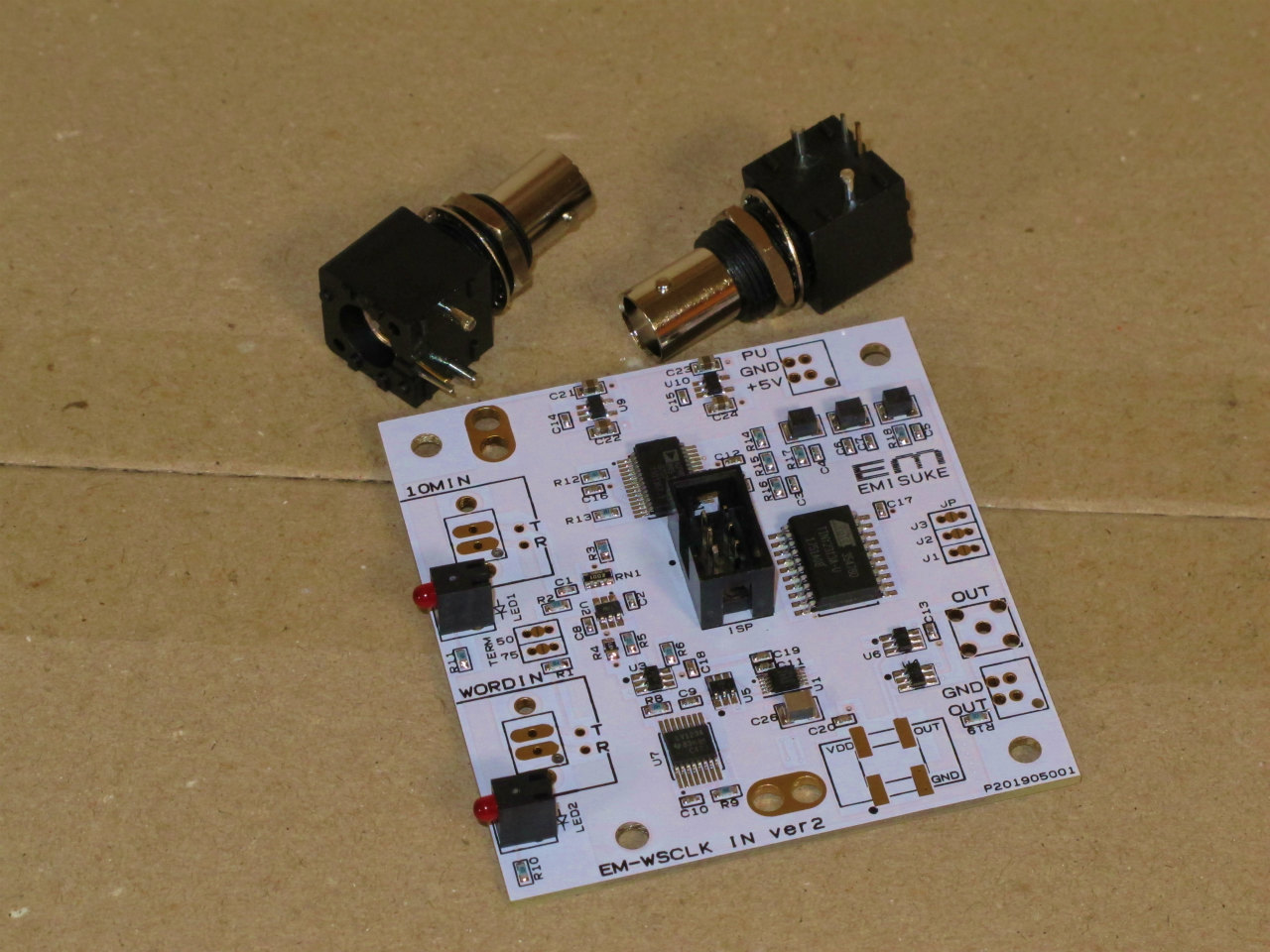

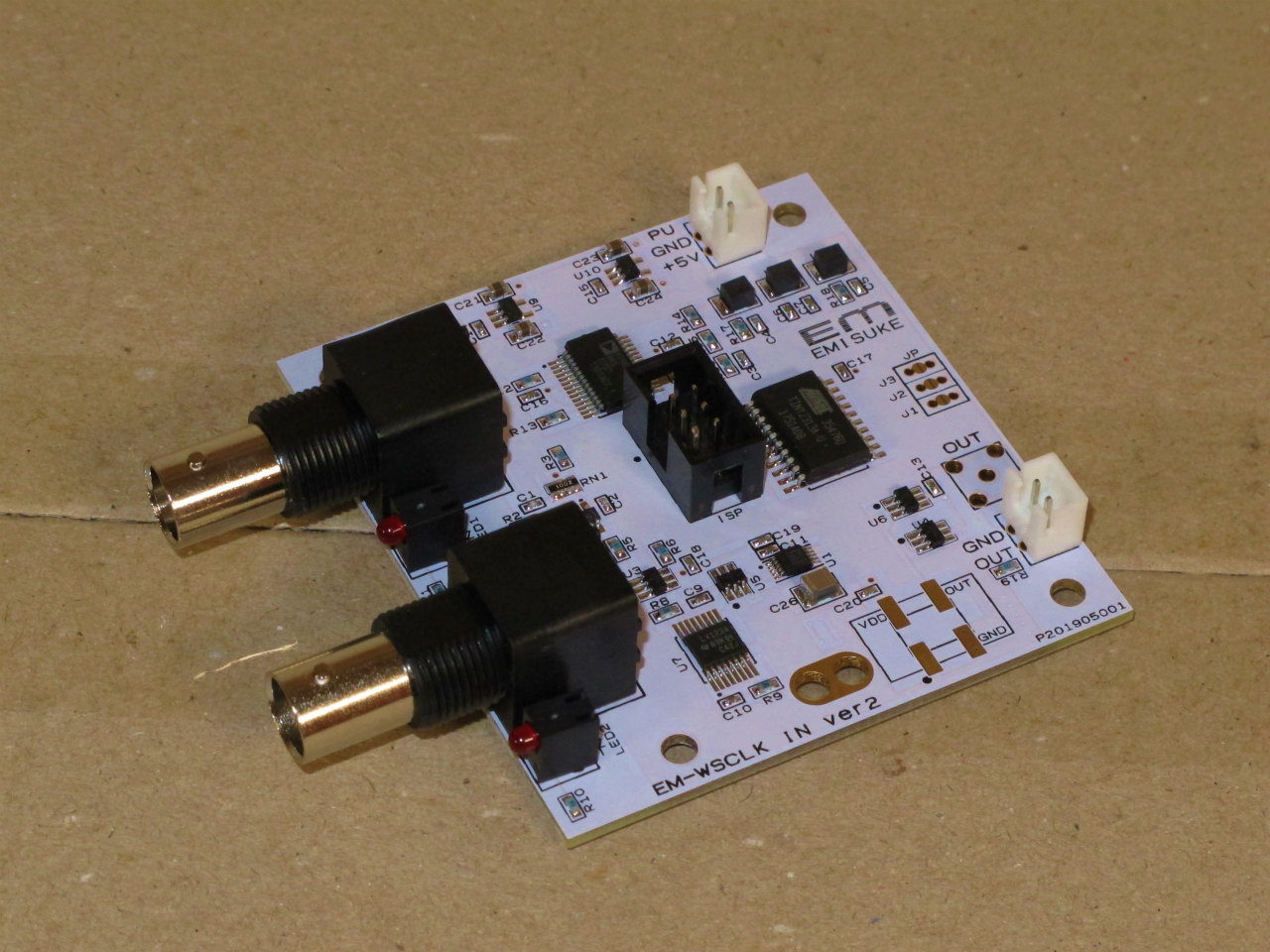

　　　9、EM-WSCLK IN基板　終了　組立例
　　　　送付部品
　　　　DIRIV基板に接続して使用。
　　　　10MHzクロック又はワードクロックからシステムクロックを生成する基板。
　　　　本品は基板に90%以上の部品が取付済です。
　　　　回路図は公開しておりません。
　　　　万一動作不良があれば、その都度動作確認手順をお知らせいたします。

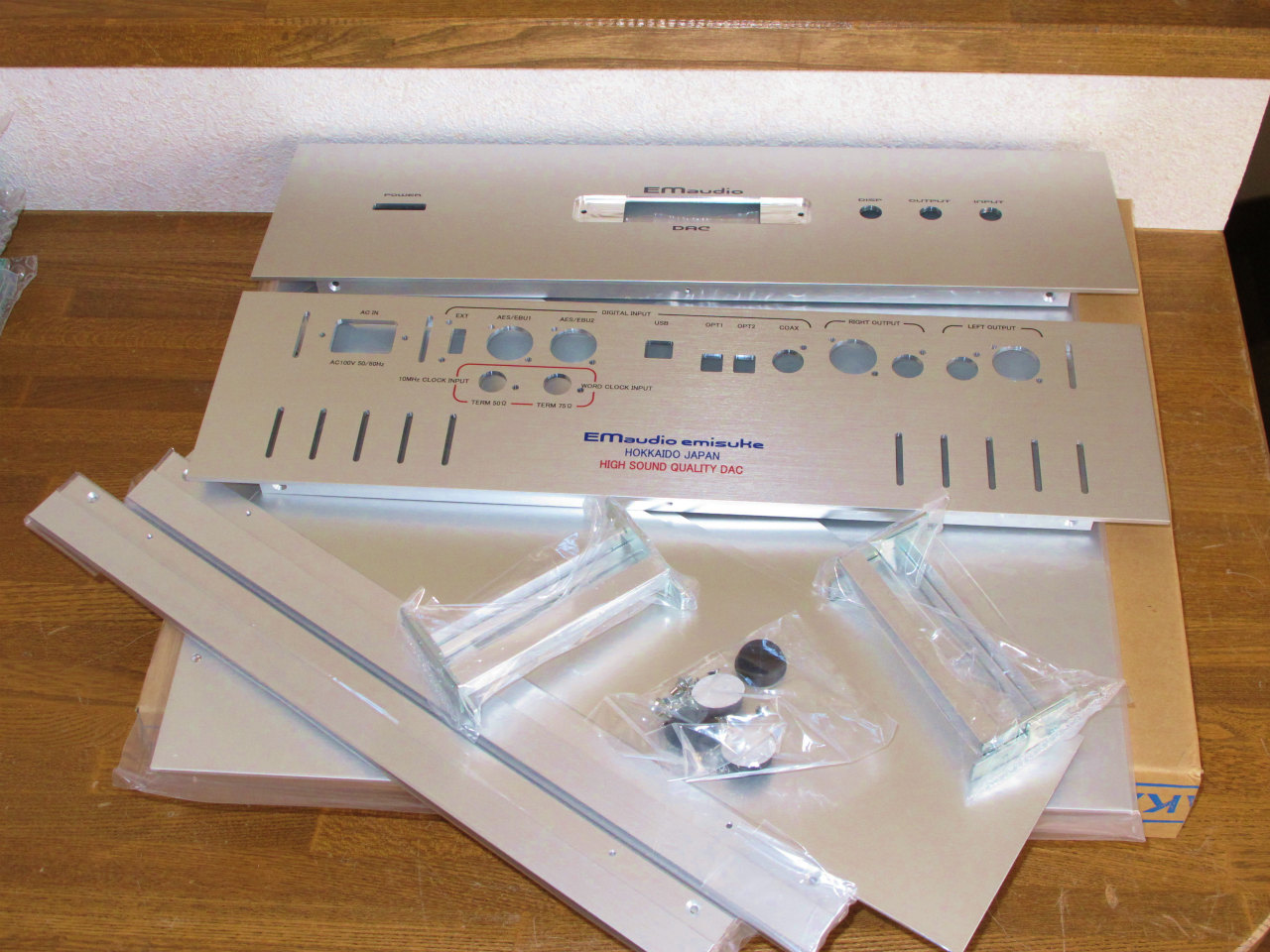

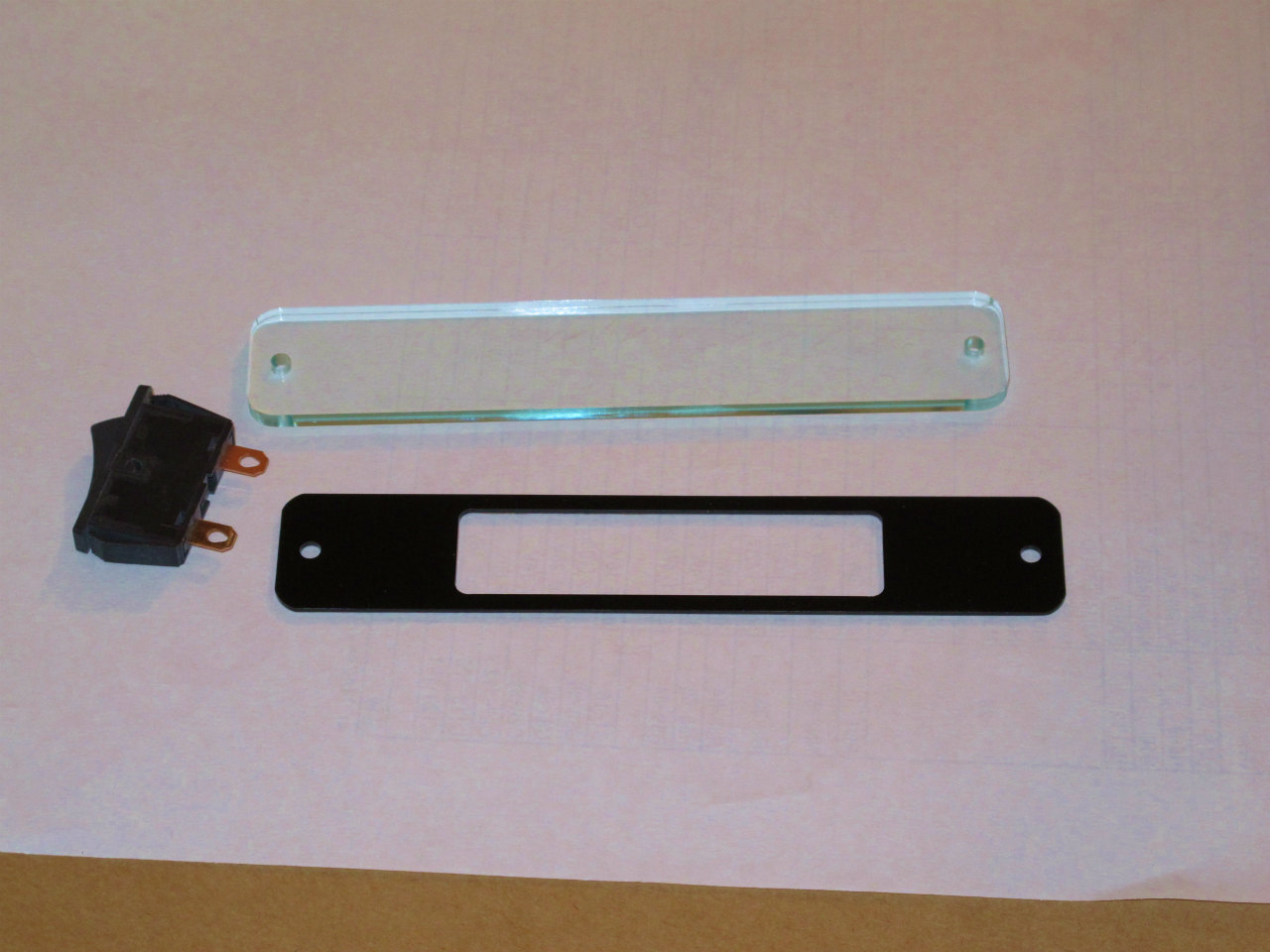

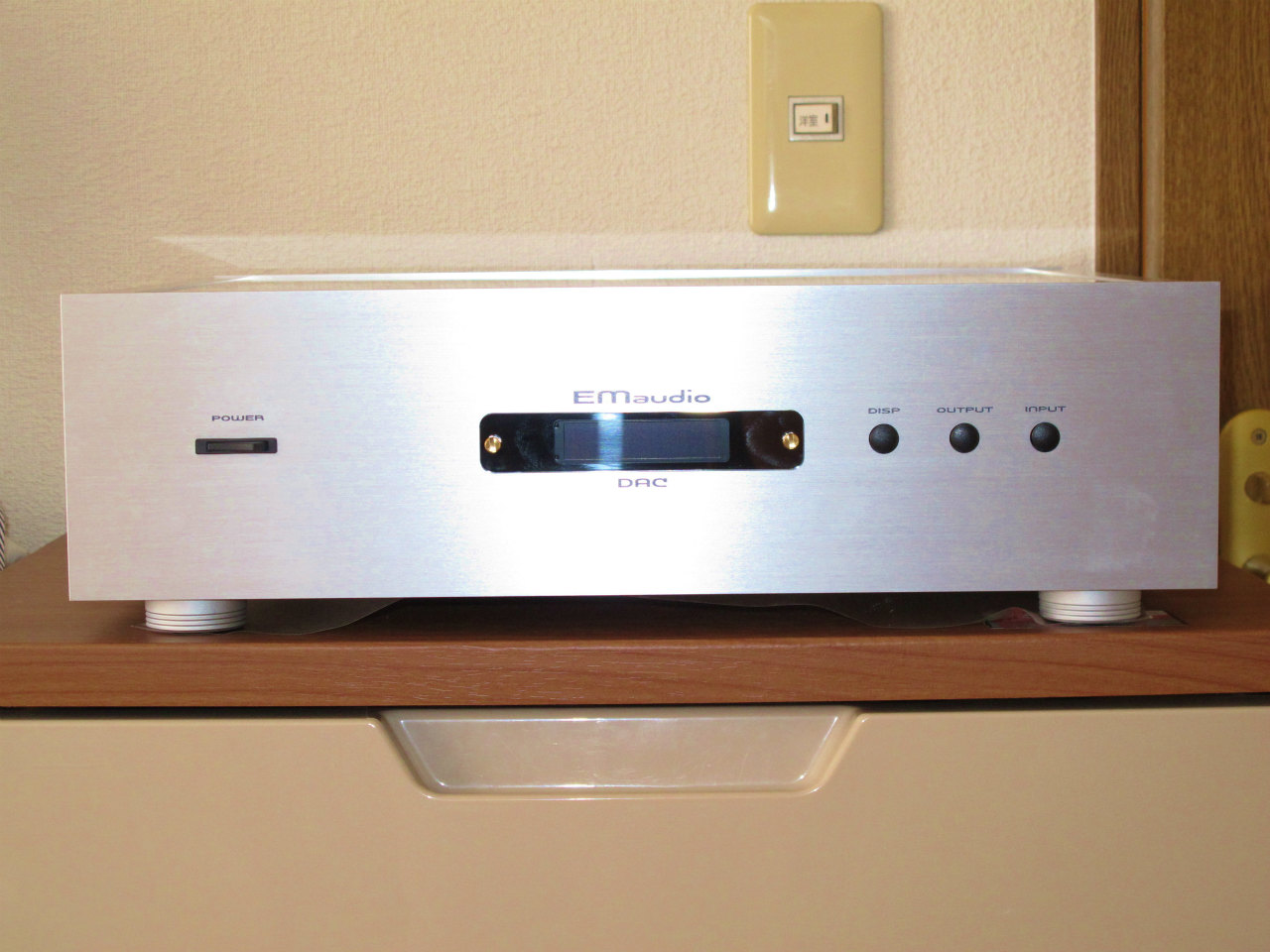

　　　10、穴あけ済、アルミケースセット　終了 　組立例　
　　　　アルミケースセット部品表
　　　　配布基板用に特注穴開け加工した品です。
　　　　注意***穴加工は前面及び背面のみです。その他穴加工なし。ケース足用穴等は未加工。
　　　　タカチ電機　ＯＳ115-37-43SS加工品。シルバー色のみ。
　　　　配布品　穴開加工済タカチケース、特注前面アクリル板
　　　　注意***タカチケースに標準付属以外のネジは未添付です。その他ネジ類、使用品を購入者で用意する必要あり。
　　　　　　　　 在庫なしの場合。発注後、３－４週間で発送予定。

　　　　穴加工済ケース注文での注意事項
　　　　穴加工に伴うキズがある場合があります。下記注意事項を了解の上注文願います。
　　　　該当の内容では交換、返品など受付ません。
　　　　別ページケース加工品注意事項

　　　　ヤマト宅配便１２０サイズでの発送となります。
　　　　ケース在庫無しの場合、基板同封で発送するか。、基板と別発送とするか選択してください。個々の発送で送料が発生します。


　　注文メール件名には、「EM-DAC 4499Qo Ver1部品セット配布希望」と記載の上申込願います
　　他の件名記載の場合メール自動振り分けが出来ず処理が後回しになる可能性があります。

　　注文ページへ行く


　　組立済完成品は完成品のページ参照下さい。

　　組立情報は制作案内ページに記載しています。
　　ご自身で組立可能か判断願います。
　　当方は自分用で動作確認済みで、回路図通り組立てれば動作します。
　　不動時は、ご自身の力で解決願います。
　　不動時の当方からのアドバイスは、オシロスコープ使用を前提に行います。

　　配布条件
　　本機には、システム制御用にマイコンが搭載されています。
　　自作プログラムであり配布品にバグが有る可能性もあります。
　　配布開始後にプログラムバグが見つかった場合、修正プログラムはＨＰ上にアップします。
　　修正プログラムのＣＰＵへの書込みは、購入者の方がご自身で実施願います。
　　ＡＶＲマイコンを使用しています。
　　当方で修正CPUは直接提供しません。CPU返送での書込みなども行えません。
